• Country
• Germany

• Manufacturer / Brand
• SABA; Villingen

• Year
• 1939/1940

• Category
• Broadcast Receiver - or past WW2 Tuner

• Radiomuseum.org ID
• 6603

• • Brand: Schwer & Söhne, GmbH

Click on the schematic thumbnail to request the schematic as a free document.

• Number of Tubes
• 4

• Valves / Tubes
• ECH11 EBF11 ECL11 AZ11

• Main principle
• Superheterodyne (common); ZF/IF 487 kHz

• Tuned circuits
• 6 AM circuit(s)

• Wave bands
• Broadcast (MW) and Long Wave.

• Power type and voltage
• Alternating Current supply (AC) / 110-240 Volt

• Loudspeaker
• Electro Magnetic Dynamic LS (moving-coil with field excitation coil)

• Power out
• 4 W (unknown quality)

• Material
• Bakelite case

• from Radiomuseum.org

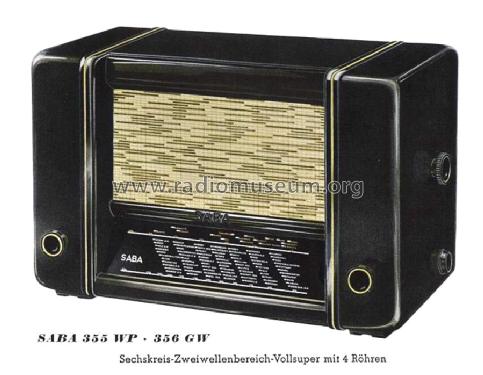

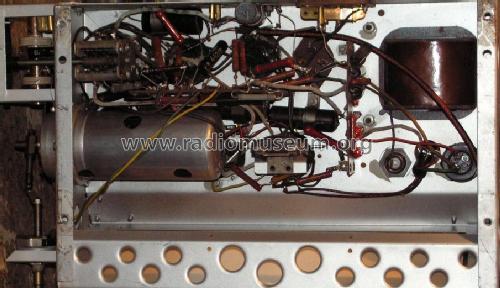

• Model: S-355W oder 355WP [Pressstoffgehäuse] - SABA; Villingen

• Shape
• Tablemodel, low profile (big size).

• Dimensions (WHD)
• 480 x 354 x 250 mm / 18.9 x 13.9 x 9.8 inch

• Notes

• Sechskreis-Vierröhren-Super mit einer Doppelröhre, 1 Vorkreis, Zweigangkondensator, 3-fach ZF-Bandfilter mit Bandbreiteregelung, 1 Diodenfilter, Tonkompensation, Doppelter Schwundausgleich, Tonblende, Anschluß für Schallplattenübertragung, Anschluß für einen zweiten Lautsprecher, Leistungsabgabe (355W) = 4Watt. var.BBr.

  Eine Liste der verwendeten Kondensatoren (Aufdruck und tatsächliche Werte) findet sich hier: Codierung Saba-Kondensatoren 1938/39

• Net weight (2.2 lb = 1 kg)
• 13.4 kg / 29 lb 8.2 oz (29.515 lb)

• Price in first year of sale
• 178.00 RM

• Source of data
• Handbuch WDRG 1939 / Radiokatalog Band 1, Ernst Erb

• Circuit diagram reference
• Lange+Schenk+FS-Röhrenbestückung

• Literature/Schematics (1)
• -- Original-techn. papers.

• Picture reference
• Das Modell ist im «Radiokatalog» (Erb) abgebildet.
