HiFi-Studiotonbandgerät 600SH

• Country
• Germany

• Manufacturer / Brand
• SABA; Villingen

• Year
• 1966–1970

• Category
• Sound/Video Recorder and/or Player

• Radiomuseum.org ID
• 26670

• • Brand: Schwer & Söhne, GmbH

• Picture
• Schematics

Previous Next

Previous Next

Click on the schematic thumbnail to request the schematic as a free document.

• Number of Transistors
• 42

• Semiconductors

• Main principle
• Audio-Amplification

• Wave bands
• - without

• Details
• Tape Recorder

• Power type and voltage
• Alternating Current supply (AC) / 110-240 Volt

• Loudspeaker
• - For headphones or amp.

• Material
• Wooden case

• from Radiomuseum.org
• Model: HiFi-Studiotonbandgerät 600SH - SABA; Villingen

• Shape
• Tablemodel, with any shape - general.

• Dimensions (WHD)
• 610 x 210 x 400 mm / 24 x 8.3 x 15.7 inch

• Notes

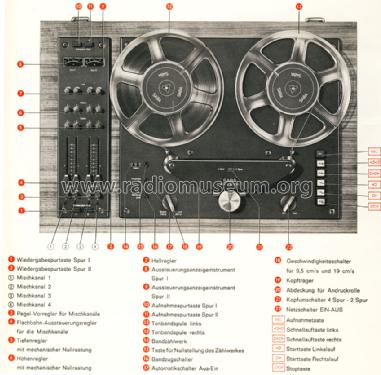

• Auswechselbarer Kopfträger mit:
  2 Stereo-Zweispur-Köpfen (für Aufnahme und Wiedergabe),
  2 Stereo-Zweispur-Ferrit-Löschköpfen,
  1 Stereo-Vierspur-Wiedergabkopf.

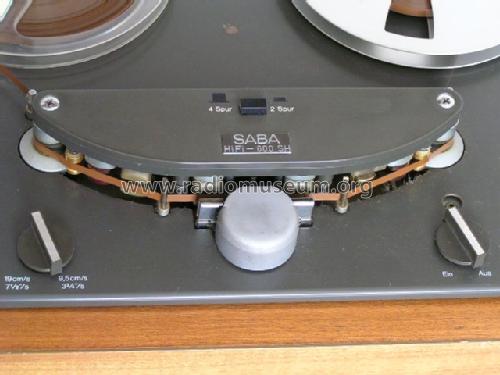

  Kopfumschalter 4-Spur - 2 Spur

  3-Motoren-Laufwerk
  Bandgeschwindigkeiten: 9,5/19cm/s;
  Spulen-Ø: 22cm;
  Übertragungsbereich: 30-20000Hz bei 19cm/s, 30-16000Hz bei 9,5cm/s.
  Laufrichtungsumschaltung bei Mono;
  Betriebslage horizontal oder vertikal;

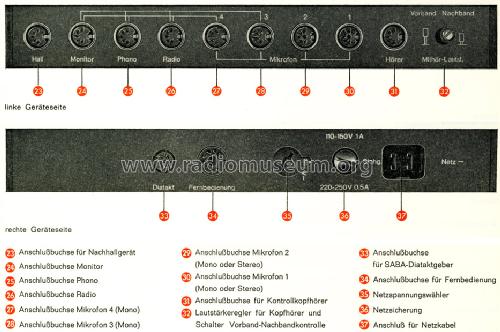

  Kopfhörer-Kontrollausgang für Vor- und Hinterbandkontrolle.

• Net weight (2.2 lb = 1 kg)
• 28 kg / 61 lb 10.8 oz (61.674 lb)

• Price in first year of sale
• 1,995.00 DM

• External source of data
• erb

• Source of data
• Handbuch VDRG 1966/1967
