Electronic Clock K
SABA; Villingen
- Country
- Germany
- Manufacturer / Brand
- SABA; Villingen
- Year
- 1974–1976
- Category
- Broadcast Receiver - or past WW2 Tuner
- Radiomuseum.org ID
- 29304
-
- Brand: Schwer & Söhne, GmbH
Click on the schematic thumbnail to request the schematic as a free document.
- Number of Tubes
- 2
- Number of Transistors
- 50
- Semiconductors
- MM5316N
- Main principle
- Superheterodyne (common); ZF/IF 460/10700 kHz
- Tuned circuits
- 5 AM circuit(s) 8 FM circuit(s)
- Wave bands
- Broadcast (BC) and FM or UHF.
- Power type and voltage
- Alternating Current supply (AC) / 220 Volt
- Loudspeaker
- Permanent Magnet Dynamic (PDyn) Loudspeaker (moving coil) - elliptical
- Power out
- 1.5 W (unknown quality)
- Material
- Plastics (no bakelite or catalin)
- from Radiomuseum.org
- Model: Electronic Clock K - SABA; Villingen
- Shape
- Tablemodel with Clock ((Alarm-) Clock Radio).
- Dimensions (WHD)
- 305 x 90 x 150 mm / 12 x 3.5 x 5.9 inch
- Notes
- ICs: 1.
Zeitanzeige durch 7-Segment-Leuchtziffern. Zusätzlicher Kissenlautsprecher gehört zum Lieferumfang.
Stützbatterie für Netzausfall: 2x 9 V. Weckzeitautomatik, Ausführung in weiß , rot oder mattschwarz. Verkauf über die Weltfunk anlässlich der Funkausstellung 1975
- Net weight (2.2 lb = 1 kg)
- 2.5 kg / 5 lb 8.1 oz (5.507 lb)
- External source of data
- Erb
- Source of data
- Katalog RFP 1974
- Mentioned in
- Handbuch VDRG 1975/1976
- Literature/Schematics (1)
- Funk-Technik (FT) (11/1974, S. 393 - 395 / Beschreibung, Schema)
- Other Models
-
Here you find 1645 models, 1500 with images and 1184 with schematics for wireless sets etc. In French: TSF for Télégraphie sans fil.
All listed radios etc. from SABA; Villingen
Collections
The model Electronic Clock is part of the collections of the following members.
Forum contributions about this model: SABA; Villingen: Electronic Clock K
Threads: 3 | Posts: 3

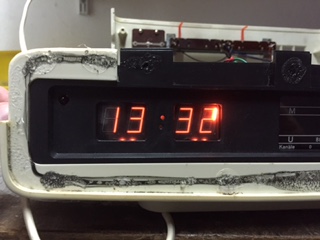

Fehlerhafte Ansteuerung des Segmentes "b" der Minutenanzeige...
...es leuchtet permanent hell (auch wenn eine "5" oder "6" angezeigt wird und kann auch nicht gedimmt werden.
Den entsprechenden Transistor (NSK 156) zur Ansteuerung des Segmentes habe ich versuchsweise mit einem anderen getauscht - der Fehler "geht" mit.
Lösung:
Austausch des betreffenden Transistors gegen einen BF 421 (Pinbelegung beachten!).
Thorsten Luther, 10.Feb.18

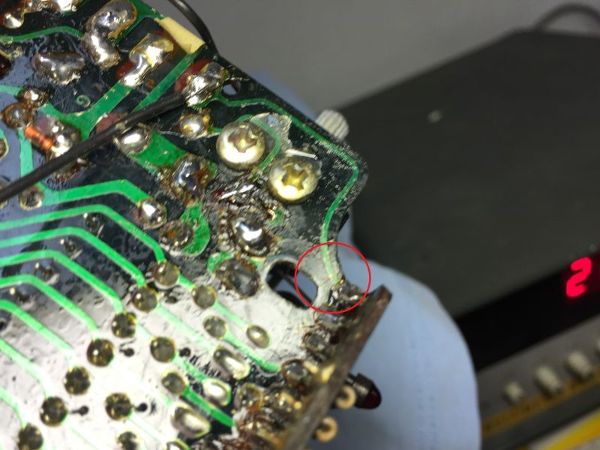

Ursache für die funktionslose Gangreserve war ein winziger Haarriss auf der Zählerplatine in der Nähe einer Verschraubung. Ich habe die angrenzenden Lötpunkte mit einer Kabelbrücke verbunden.
Thorsten Luther, 10.Feb.18
Fehler: Ohne Stützbatterien blinken die linken Segmente der Zeitanzeige, obwohl vorher die Zeit eingestellt wurde. Mit eingesetzten Batterien (2 x 9 V) verschwindet das Blinken nach Zeiteinstellung, kommt aber sofort wieder, wenn die Batterien abgeschaltet werden. Diesen werden bei Netzbetrieb ständig 2 mA entnommen.
Was kompliziert klingt, hat eine einfache Ursache: Ladeelko C610 defekt. Das Uhren- IC, MM5316 von National Semiconductor, erkennt und speichert auch kurzzeitige Unterspannung an der Versorgung. Die Erkennungsschwelle ist nur grob definiert und kann zwischen 10 und 20 V liegen. Im vorliegenden Fall ist die Versorgungsspannung wegen des defekten Elkos zyklisch eingebrochen und hat dauernd die IC- interne Unterspannungserkennung getriggert. Zum Betrieb der Uhr hat die Spannung aber noch ausgereicht. Die Stützbatterien haben, sofern eingeschaltet, die Spannungstäler gefüllt und zyklisch die Versorgung übernommen.
Eine neuer Ladeelko 470 µF 35 V war die Lösung.
Nach dem Einbau des Uhrenmoduls ließ sich die Zeit nicht einstellen, und die Tasten "Weckzeit" und "Zeit autom." reagierten nicht. Die +25 V Versorgungsspannung war zwar am IC, aber nicht an den Tasten. Mühsames Verfolgen der Leitungen deckte einen Haarriss auf der Uhren-IC- Platine auf, direkt am Lötübergabepunkt zur Taktgeberplatine. Das ist der erste Lötpunkt an der Seite des Helligkeitsreglers.
Ein kleiner Schönheitsfehler bei lange benutzten Geräten ist das Verschwinden der Doppelpunkt- Anzeige zwischen Stunden und Minuten. Ursache ist eine völlig verspiegelte Glimmlampe, die kein Licht mehr abgibt. Sie kann leicht durch eine neue ersetzt werden. Die Siebensegment- Röhren (Beckman SP-352) leuchten noch gleichmäßig und bei Bedarf auch sehr hell.
Dem Saba Uhrenradio electronic clock K billige ich eine gewisse historische Bedeutung zu, trotz japanischem Innenleben. Es wurde auf der IFA 1973 vorgestellt und kostete 348,- DM (Quelle: Taxliste)
Boris Witke † 9.2024, 07.Aug.17
