Musiktruhe - Musikschrank Ch= Saba Freiburg 7

UNBEKANNTE FIRMA D / A / CH - Siehe Anleitung unter der «Firma»

Data
Forum
Pictures
Collections

  • Year
  • 1956 ??
  • Category
  • Broadcast Receiver - or past WW2 Tuner
  • Radiomuseum.org ID
  • 275381
    • alternative name: Unknown, Custom Built

Click on the schematic thumbnail to request the schematic as a free document.

 Technical Specifications

  • Number of Tubes
  • 12
  • Main principle
  • Superheterodyne (common); ZF/IF 460/10700 kHz
  • Tuned circuits
  • 10 AM circuit(s)     13 FM circuit(s)
  • Wave bands
  • Broadcast, Long Wave, Short Wave plus FM or UHF.
  • Power type and voltage
  • Alternating Current supply (AC) / 110; 125; 150; 220; 240 Volt
  • Loudspeaker
  • Permanent Magnet Dynamic (PDyn) Loudspeaker (moving coil) - elliptical / Ø 35 cm = 13.8 inch
  • Power out
  • 12 W (unknown quality)
  • Material
  • Wooden case
  • from Radiomuseum.org
  • Model: Musiktruhe - Musikschrank Ch= Saba Freiburg 7 - UNBEKANNTE FIRMA D / A / CH -
  • Shape
  • Console with any shape - in general
  • Dimensions (WHD)
  • 1450 x 1010 x 580 mm / 57.1 x 39.8 x 22.8 inch
  • Notes

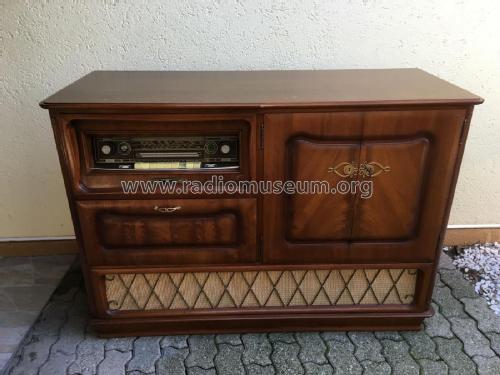

  • Musikschrank eines unbekannten Herstellers, es ist nicht bekannt ob Einzelstück oder eine Kleinserie dieses Möbels gefertigt wurde. Keinerlei Herstellerbezeichnung am Schrank vorhanden.

    Eingebaut ist ein Saba-Chassis des Tischmodells Freiburg Automatic 7, auch die Lautsprecherbestückung ist identisch mit einem grossen Oval-Chassis, 2x 20 cm Rundlautsprechern und einem Hochton-Lautsprecher die alle nach vorn abstrahlen.

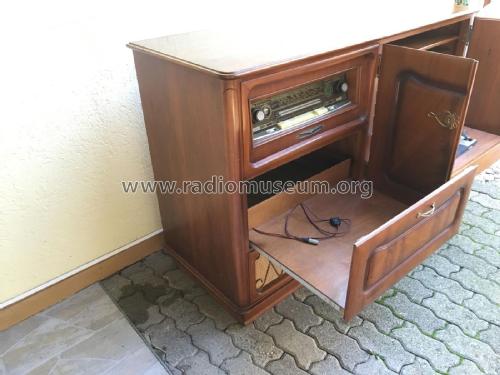

    Hinter Schranktüren ausziehbares Plattenspielerfach mit Ablagefächern für 30cm Platten.
    Links ist ein ausziehbares Fach für z.B. ein Tonbandgerät vorhanden.

  • Author
  • Model page created by Vladimir Dinev. See "Data change" for further contributors.
