Fürstenberg S240 automatic F

SABA; Villingen

Data
Forum
Pictures
Collections

  • Year
  • 1972
  • Category
  • Television Receiver (TV) or Monitor
  • Radiomuseum.org ID
  • 182189
    • Brand: Schwer & Söhne, GmbH

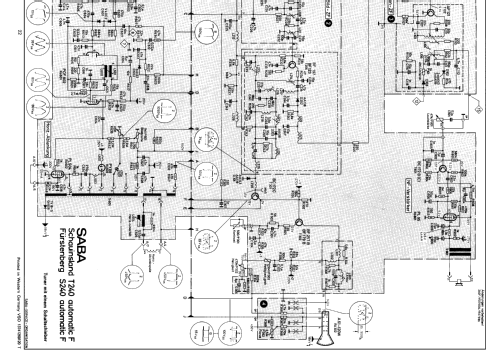

Click on the schematic thumbnail to request the schematic as a free document.

 Technical Specifications

  • Number of Tubes
  • 6
  • Number of Transistors
  • 15
  • Main principle
  • Superhet with RF-stage; ZF/IF 3890 kHz; 2 AF stage(s)
  • Wave bands
  • VHF incl. FM and/or UHF (see notes for details)
  • Power type and voltage
  • Alternating Current supply (AC) / 220 Volt
  • Loudspeaker
  • Permanent Magnet Dynamic (PDyn) Loudspeaker (moving coil) - elliptical
  • Material
  • Wooden case
  • from Radiomuseum.org
  • Model: Fürstenberg S240 automatic F - SABA; Villingen
  • Shape
  • Console with Push Buttons.
  • Dimensions (WHD)
  • 800 x 550 x 420 mm / 31.5 x 21.7 x 16.5 inch
  • Notes

  • Saba Fürstenberg S240 automatic F

    • 61 cm Fernseh-Kombinationsgerät (mit oder ohne Beine)
    • Empfangsbereiche
      • VHF - Bereich Kanäle: 2 - 12
      • UHF - Bereich Kanäle: 21 - 68
    • Antenneneingang 240 Ohm symmetrisch
    • Lautsprecher: 17 x 11,5 cm. (In der Schnellinformation Service steht 19x11,5 cm.)
    • Weitere Halbleiter: 16 Dioden (14 + 2 Gleichricter)

    Halbleiter nur einmal je Type gelistet.

    Höhe mit Standbeinen = 91,5 cm.

  • Net weight (2.2 lb = 1 kg)
  • 29.5 kg / 64 lb 15.6 oz (64.978 lb)
  • Source of data
  • -- Original prospect or advert
  • Literature/Schematics (1)

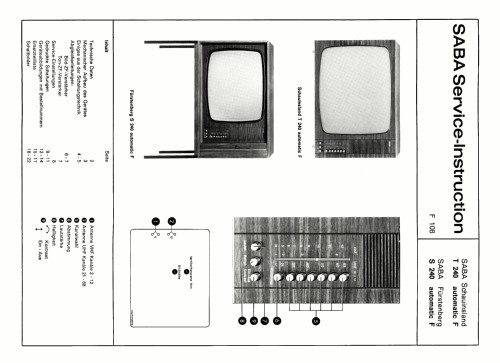

  • -- Original-techn. papers.
