• Country
• Germany

• Manufacturer / Brand
• SABA; Villingen

• Year
• 1967–1970

• Category
• Loudspeaker, headphone or earphone

• Radiomuseum.org ID
• 284444

• • Brand: Schwer & Söhne, GmbH

Click on the schematic thumbnail to request the schematic as a free document.

• Wave bands
• - without

• Power type and voltage
• No Power needed

• Loudspeaker
• 4 Loudspeakers

• Power out
• 35 W (45 W max.)

• Material
• Wooden case

• from Radiomuseum.org
• Model: HiFi-Lautsprecherbox IV A - SABA; Villingen

• Shape
• Console with any shape - in general

• Dimensions (WHD)
• 360 x 640 x 280 mm / 14.2 x 25.2 x 11 inch

• Notes

• Saba Box IV A

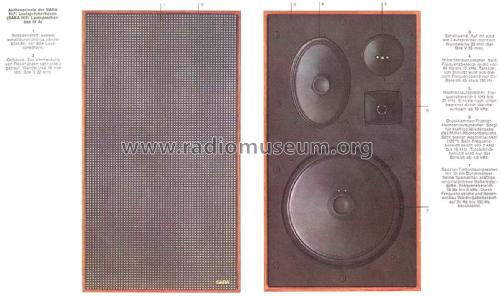

  HiFi Lautsprecherbox mit 4-Weg-System und 4 Lautsprechern, auffallend hochwertiges Gehäuse, Schallwand und Deckel mit, im Boxengehäuse eingelegten, Gummidichtungen abgedichtet und mit Gewindeschrauben befestigt. Lautsprecherausstattung:

  • Saba Tieftonlautsprecher 300 300 mm Ø (5998530002)
  • Saba Mitteltonlautsprecher, oval, 150 x 220 mm (5998285003)
  • Saba Hochtonlautsprecher 110 mm (5898010003)
  • frühe Modelle: Pioneer PT-6 Druckkammer-Hornlautsprecher (6796000103)
  • späte Modelle: Electro Voice T 35 Druckkammer-Hornlautsprecher (6695000124)

  Übernahmefrequenzen der Weiche 150, 4.500 und 10.000 Hz, Frequenzbereich: 25 Hz - 20000 Hz nach DIN 45500. Präsenz- und Brillianz-Regler, Impedanz 4 Ω, Volumen 50 Liter.

  Eine einfache Unterscheidungsmöglichkeit bezgl. der Hornlautsprecher ist schon von außen möglich, der Pioneer Lautsprecher hat einen fast quadratischen Schallwandausschnitt, der, ziemlich seltene, Electro Voice hat einen schmalen, dafür hohen Ausschnitt - jeweils, unter dem runden Hochtöner.

• Net weight (2.2 lb = 1 kg)
• 16 kg / 35 lb 3.9 oz (35.242 lb)

• Price in first year of sale
• 598.00 DM

• Mentioned in
• -- Original prospect or advert (Saba High-Fidelity-Programm 1967/68 bis Geräteprogramm 1970)

• Literature/Schematics (1)
• Technische Daten 1967

• Author
• Model page created by Michael Lienhop. See "Data change" for further contributors.
