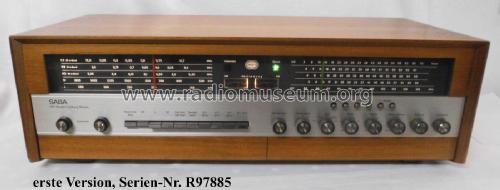

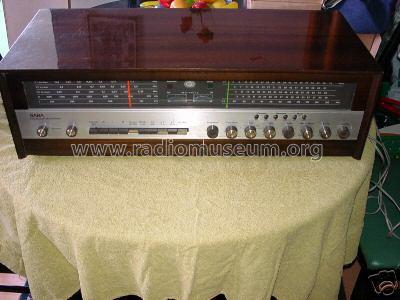

HiFi-Studio Freiburg Stereo Mod. ST-F ab Nr.: R96001

SABA; Villingen

  • Year
  • 1966/1967
  • Category
  • Broadcast Receiver - or past WW2 Tuner
  • Radiomuseum.org ID
  • 27451
    • Brand: Schwer & Söhne, GmbH

Click on the schematic thumbnail to request the schematic as a free document.

 Technical Specifications

  • Number of Transistors
  • 65
  • Main principle
  • Superheterodyne (common); ZF/IF 460/10700 kHz
  • Tuned circuits
  • 8 AM circuit(s)     17 FM circuit(s)
  • Wave bands
  • Broadcast, Long Wave, more than 2 x SW plus FM or UHF.
  • Details
  • Remote Control (with wire or wireless)
  • Power type and voltage
  • Alternating Current supply (AC) / 115; 127; 220; 240 Volt
  • Loudspeaker
  • - This model requires external speaker(s).
  • Power out
  • 60 W (80 W max.)
  • Material
  • Wooden case
  • from Radiomuseum.org
  • Model: HiFi-Studio Freiburg Stereo Mod. ST-F [ab Nr.: R96001] - SABA; Villingen
  • Shape
  • Book-shelf unit.
  • Dimensions (WHD)
  • 755 x 235 x 340 mm / 29.7 x 9.3 x 13.4 inch
  • Notes
  • HiFi-Stereo-Steuergerät mit Sendersuchlauf

    Hier handelt es sich um die 1. Version, von 1966, bereits ab Dezember 1966 wurde die 2. Version Saba_HiFi_Studio_Freiburg Stereo  hergestellt.

    NF-Verstärker mit 2 Endstufen (mit Treiber-Trafo) je 30 W (Sinus) / 40 Watt (Musik) bei Klirrfaktor 0,5 %, Frequenzgang 15-20000 Hz; UKW-Empfindlichkeit: 1 µV; die Kabelfernbedienung "Fernsteuerung RS18" steuert Funktionen: Ein/Aus, Sendersuchlauf, Schnelllauf, Lautstärke, Balance.

    3 x Kurzwelle (gespr. 25-, 31- und 49m-Band), drehbare Ferritantenne, eingeb. UKW-Antenne - extern 240 Ohm-Anschluss. Görler FM-Mischteil 312-2415 mit 4-fach Drehkondensator-Abstimmung, AM- und FM-ZF-Bandbreite umschaltbar.

    Aus der Original-Bedienungsanleitung (EE): 65 Transistoren, 36 Dioden, 4 Gleichrichter. Kreise sind bezeichnet als FM 15/17+4 und AM 8+6 (Zusatz sind Regel- und Steuerkreise). AM und FM getrennt abstimmbar auf zwei Skalen. ZF-AM 3stufig, FM 5stufig. Bei AM erlaubt die Mehrweg-Hochfrequenz-Gegenkopplung eine Umstellung der Bandbreite um Faktor 1:10.

    Abstimmungsanzeigen: Zeigerinstrument mit Nullpunktanzeige und eines mit Maximumanzeige. Stereo-Automatic mit einstellbarem Einsatzpunkt (Schwellwertverstärker). Decoder mit Zeitmultiplex-Verfahren. Empfindlichkeit 1 (fern) oder 10 Mikrovolt (nah) für UKW, KW 10-20, MW 7 und LW 10 Mikrovolt.

    In der Zeitschrift "hobby" gab es eine Ausschreibung, bei der man sich zu 42 Punkten zu einem Traumempfänger äussern konnte. Die meisten Wünsche inkl. Motorsteuerung wurden mit diesem Modell realisiert. Rainer Schubert hat die Beschreibung aus Heft Nr. 23/65 vom 3.11.65 aus "hobby, Das Magazin der Technik" zu den "technischen Unterlagen" als 6 Blätter geladen, beim Studio Freiburg 1967. Es zeigt auch den Zeitgeist von Mitte der 60er Jahre des 20. Jahrhunderts sehr schön.

    Jeder Halbleiter-Typ ist einmal gelistet.

  • Net weight (2.2 lb = 1 kg)
  • 26 kg / 57 lb 4.3 oz (57.269 lb)
  • Price in first year of sale
  • 1,998.00 DM
  • External source of data
  • erb
  • Literature/Schematics (1)
  • -- Original-techn. papers. (Bedienungsanleitung (rot) vom August 1966)
