Mainau P

SABA; Villingen

Data
Forum
Pictures
Collections

  • Year
  • 1979–1981
  • Category
  • Broadcast Receiver - or past WW2 Tuner
  • Radiomuseum.org ID
  • 142930
    • Brand: Schwer & Söhne, GmbH

Click on the schematic thumbnail to request the schematic as a free document.

 Technical Specifications

  • Number of Transistors
  • 15
  • Semiconductors
  • Main principle
  • Superheterodyne (common)
  • Wave bands
  • Broadcast, Long Wave, Short Wave plus FM or UHF.
  • Power type and voltage
  • Alternating Current supply (AC) / 220 Volt
  • Loudspeaker
  • Permanent Magnet Dynamic (PDyn) Loudspeaker (moving coil) - elliptical
  • Power out
  • 10 W (unknown quality)
  • Material
  • Wooden case
  • from Radiomuseum.org
  • Model: Mainau P - SABA; Villingen
  • Shape
  • Book-shelf unit.
  • Dimensions (WHD)
  • 580 x 135 x 215 mm / 22.8 x 5.3 x 8.5 inch
  • Notes

  • 4-Band-Mono-Radio mit 3 UKW-Stationstasten, gespreiztes KW-Band (49m). AFC (ausschaltbar), Flachbahnregler für Lautstärke, Höhen und Tiefen. Anschlüsse für Phono/Band, Antenne, UKW-Dipol, Erde. Ausführung in Nussbaumfarben.

    Abmessungen laut orig. Bedienungsanleitung. Der Saba-Prospekt/Katalog von 1979 führt abweichend eine Höhe von 140 mm und Tiefe von 240 mm.

  • Net weight (2.2 lb = 1 kg)
  • 3.6 kg / 7 lb 14.9 oz (7.93 lb)
  • Source of data
  • -- Original prospect or advert
  • Mentioned in
  • - - Manufacturers Literature (Bedienungsanleitung)
  • Author
  • Model page created by Franz Scharner. See "Data change" for further contributors.

 Collections | Museums | Literature

Collections

The model Mainau is part of the collections of the following members.

 Forum

Forum contributions about this model: SABA; Villingen: Mainau P

Threads: 1 | Posts: 1

Verehrte Sammlergemeinde,

ich habe aus Familienbesitz das Radio Saba Mainau P häufig im Einsatz. Ich finde es klasse, dass es damals schon mit 4 Stationstasten ausgerüstet wurde. Doch jüngst machte es Probleme. Es knatterte und der Ton wurde leise. Es hat sich dann der Netzschalter als Ursache herausgestellt. Das Besondere an diesem Schalter ist, dass er aus zwei Komponenten besteht: Ein Hochspannungsschalter und einem Niederspannungsschalter, die beide durch Drücken auf den Schaltknopf quasi gleichzeitig betätigt werden. Der Hochspannungsschalter schaltet Primär die 230 Volt zum Trafo, der Niederspannungsschalter trennt den Lautsprecher von der Endstufe. Ich mutmaße, um beim Einschalten den Schaltknacks zu unterdrücken. Im Auszustand wird die Endstufe über 10 Ohm an Masse gelegt.

Der Schaltablauf ist interessant: Zuerst schalteten die beiden  230-Volt-Kontakte ein und einige mm Schiebeweg später erst der Druckschalters für den Lautsprecher. Zwar raffiniert ausgetüftelt, blöd aber beim Ersatz beschaffen. Ich habe im bekannten Auktionshaus mit e… einen einzigen Lieferanten gefunden, der noch ein paar Stück anbietet – für schlappe 27 Euro mit Versand. Meine Bastelkiste gibt so etwas Exklusives nicht her, so musste ich in den sauren Apfel beißen. Vielleicht kennt ja jemand eine preisgünstigere Alternative.

Der Schalter im Original heißt SDU3P  -  Hauptschalter als zweipoliger Einschalter - 250V AC/6A

Hilfskontakt als zweipoliger Umschalter - 24V AC/DC 0,5A

Befestigungsflansch mit zwei 3mm Gewindebohrungen im Abstand von 20mm

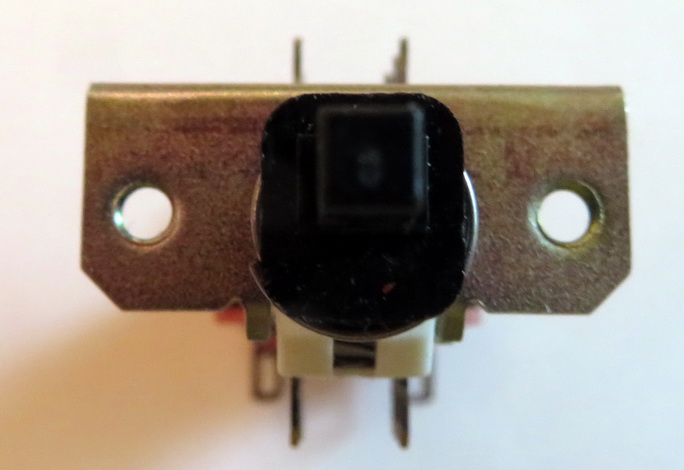

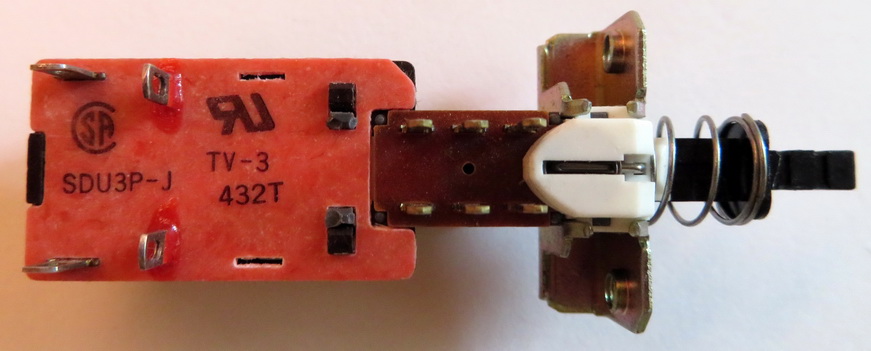

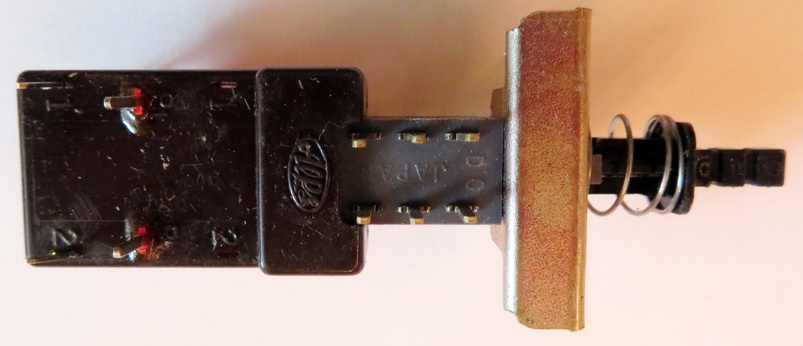

Anbei noch drei Fotos vom Schalter.

Viele Grüße

Klaus Pahr
