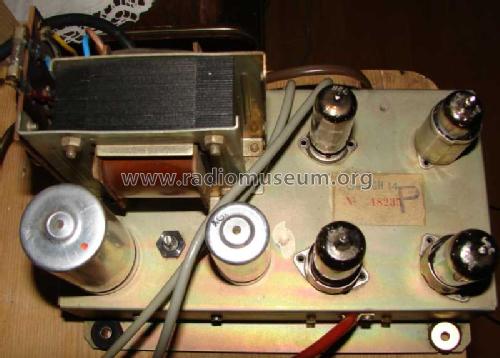

Sonorama 11
SABA; Villingen
- Country
- Germany
- Manufacturer / Brand
- SABA; Villingen
- Year
- 1961/1962
- Category
- Miscellaneous (Other, Various) - see notes
- Radiomuseum.org ID
- 99382
-
- Brand: Schwer & Söhne, GmbH
Click on the schematic thumbnail to request the schematic as a free document.
- Number of Tubes
- 4
- Wave bands
- - without
- Power type and voltage
- Alternating Current supply (AC) / 110; 125; 150; 220 Volt
- Loudspeaker
- - For headphones or amp.
- from Radiomuseum.org
- Model: Sonorama 11 - SABA; Villingen
- Notes
- Nachhallgerät, bestehend aus Verstärkereinheit, Verzögerungseinheit (2 Spiralen) und Nachhallregler.
- Mentioned in
- -- Original-techn. papers.
- Author
- Model page created by Walter Groer. See "Data change" for further contributors.
- Other Models
-
Here you find 1643 models, 1495 with images and 1176 with schematics for wireless sets etc. In French: TSF for Télégraphie sans fil.
All listed radios etc. from SABA; Villingen
Collections
The model Sonorama is part of the collections of the following members.
Forum contributions about this model: SABA; Villingen: Sonorama 11
Threads: 1 | Posts: 3
Hallo verehrte Sammler,
nachdem ich dank Franz Josef Haffner die Hallspirale und den Regler der Sonorama Klangregelung nun zusammen hatte, machte ich mich an die Verkabelung der Sachen an mein Baden Chassis.
Claus Marker hat hier den Löwenanteil der Fehlerfeststellung geleistet. Ich sage mal... 99%! Danke Jupp und danke Claus!
Hier zunächst das Schaltbild, wie es der Konstrukteur vorgesehen hatte:
Nach vielen Messungen mit Strom- Spannungs- und Strommessgeräten brachten wir schliesslich einen Oszi zum Einsatz. Dieser bestätigte, das an der EC 92 nicht das geringste passierte. Warum nur? Ein genauer und prüfender Blick brachte zu Tage, dass die Beschaltung des EC92 Sockels komplett falsch war. Pin 1 war mit Pin 7 vertauscht (Anode war als Katode beschaltet und umgekehrt) Dann war Pin 2 (interne Verbindung der EC92) mit Pin 6 vertauscht. Pin 6 hatte noch zusätzlich eine Verbindung mit Pin 5 (interne Verbindung der EC92) und gleichzeitig mit Masse.
Nachdem Claus und ich uns kopfschüttelnd und ganz ungläubig angesehen hatten, lötete ich die Beschaltung entsprechend des Stromlaufplanes um. Und siehe da... der Hall funktionierte bestens!
Es ist offensichtlich keine Verbastelung gewesen, da ich das Chassis samt Sonorama Verstärker vom Erstbesitzer habe und auch keinerlei Spuren einer Bastlerarbeit zu finden waren. Es war definitiv von einem SABA Angestellten ein Verdrahtungsfehler, der bei der Qualitätsprüfung nicht auffiel. Der Hall hatte niemals funktioniert!!!!

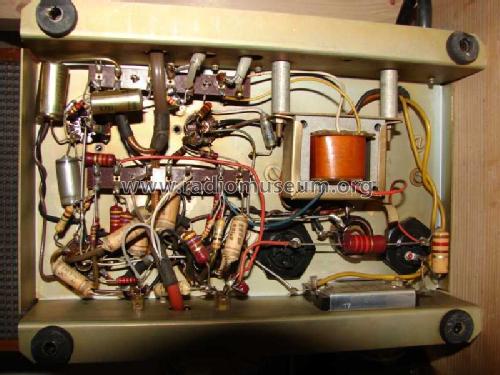

Hier ist deutlich zu sehen, dass der 22Ko und der 220Ko Widerstand an Pin 7 und nicht an pin 1 liegen! Die Masseverbindung von Pin 2 ist ebenso zu sehen.
Es war ein sehr interessanter Bastelabend.
Vielen Dank nochmal an Dich Claus.
Auch Franz Josef Haffner und Stefan Weigelt sei hier gedankt, die mich mit Teilen zur Reparatur versorgt haben!
Ein besonders herzliches Dankeschön gilt Herrn Alfred Zeeb, der mir aus seiner Heimat Kanada einen Motor mit hierher nach Deutschland gebracht hat!!!!
Viele Grüße,
Jochen
Jochen Amend, 23.Jun.09
