Ultra HiFi Professional CD936

• Country
• Germany

• Manufacturer / Brand
• SABA; Villingen

• Year
• 1977–1979

• Category
• Sound/Video Recorder and/or Player

• Radiomuseum.org ID
• 124745

• • Brand: Schwer & Söhne, GmbH

• Picture
• Schematics

Previous Next

Previous Next

Click on the schematic thumbnail to request the schematic as a free document.

• Number of Transistors
• Semiconductors present.

• Semiconductors

• Main principle
• Audio-Amplification

• Wave bands
• - without

• Details
• Cassette-Recorder or -Player

• Power type and voltage
• Alternating Current supply (AC) / 220 Volt

• Loudspeaker
• - For headphones or amp.

• Material
• Metal case

• from Radiomuseum.org
• Model: Ultra HiFi Professional CD936 - SABA; Villingen

• Shape
• Book-shelf unit.

• Dimensions (WHD)
• 440 x 135 x 330 mm / 17.3 x 5.3 x 13 inch

• Notes
• Saba Ultra HiFi Professional CD936;

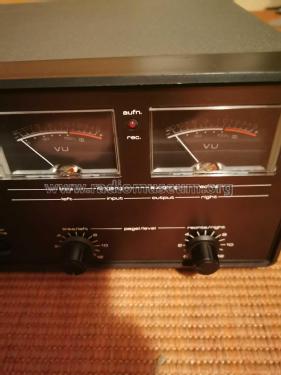

  Stereo Kassettendeck, mechanische Laufwerksteuerung, Zählwerk, Dolby NR & DNL, mit zwei getrennten Reglern manuelle oder autom. Aussteuerung, zwei VU Meter, Standard/FeCr/CrO2 Bandeignung, drei DIN Frontbuchsen für Kopfhörer sowie Mono & Stereo Mikrophon, LED Aufnahmeanzeige, Gehäuse in anthrazit/silber-metallic oder anthrazit/mattschwarz.
  Der Saba 1977 Gesamtkatalog kennzeichnet die Ausführung des CD936 in anthrazit/silber-metallic mit "CR 936" links an der Front. Weiters ist der "Standard" Bandsortenschalter der dritte mittig rechts unten. Die Ausführung des CD936 in anthrazit/mattschwarz wird mit Oktober 1977 angekündigt und hat "CR 936" rechts mittig an der Front angeführt.
  Technische Detaildaten: Gleichlauf 0,1 % nach DIN sowie 65 dB Ruhegeräuschspannungsabstand.
  Der Saba 1978 Gesamtkatalog kennzeichnet die Ausführung des CD936 in anthrazit/silber-metallic mit "936" links an der Front. Weiters ist der "Standard" Bandwahlschalter der erste mittig links unten.
  Technische Detaildaten: Gleichlauf 0,12 % nach DIN sowie 60 dB Ruhegeräuschspannungsabstand.
  Bitte die Ausführung bei Preishochladungen angeben!

• Source of data
• Handbuch VDRG 1977/1978

• Mentioned in
• -- Original prospect or advert ((D) Saba Gesamtprogramm 1977 & (D) Saba Gesamtprogramm 1978 & 1979)

• Author
• Model page created by Bernd P. Kieck. See "Data change" for further contributors.
