Villingen W4

SABA; Villingen

Data
Forum
Pictures
Collections

  • Year
  • 1953/1954
  • Category
  • Broadcast Receiver - or past WW2 Tuner
  • Radiomuseum.org ID
  • 19385
    • Brand: Schwer & Söhne, GmbH

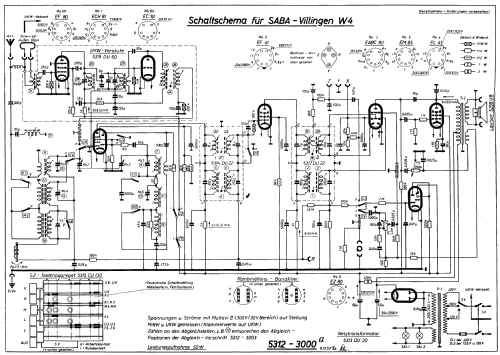

Click on the schematic thumbnail to request the schematic as a free document.

 Technical Specifications

  • Number of Tubes
  • 8
  • Main principle
  • Superheterodyne (common); ZF/IF 472/10700 kHz
  • Tuned circuits
  • 6 AM circuit(s)     9 FM circuit(s)
  • Wave bands
  • Broadcast, Long Wave, Short Wave plus FM or UHF.
  • Power type and voltage
  • Alternating Current supply (AC) / 125; 150; 220 Volt
  • Loudspeaker
  • Permanent Magnet Dynamic (PDyn) Loudspeaker (moving coil) / Ø 20 cm = 7.9 inch
  • Power out
  • 3.5 W (unknown quality)
  • Material
  • Wooden case
  • from Radiomuseum.org
  • Model: Villingen W4 - SABA; Villingen
  • Shape
  • Tablemodel with Push Buttons.
  • Dimensions (WHD)
  • 550 x 350 x 265 mm / 21.7 x 13.8 x 10.4 inch
  • Notes

  • Drehbare Ferritantenne. UKW-Eingang mit 2-Kreis L-Abstimmung (Variometer).

    Die Modelle 4 baut SABA gemäss Kundendienstschrift 1953/54 nur im Jahre 1954. Trotzdem führen wir sie hier für 1953/54, um der Unterlage Rechnung zu tragen (Recherchen erleichtern).

    Erstmalig wird Villingen W4 im Nachtrag Frühjahr 1954 des Rundfunk-Phono-Fernseh-Katalogs gezeigt, ein Modell der Zwischensaison. Der Rundfunk- Phono- und Fernseh-Katalog 1954-1955 des Fachverlags Funk-Kurier (Thiele) führt dieses Modell ebenfalls in seiner Ausgabe vom Sommer 1954. In der zweiten erweiterten Neuauflage vom Herbst 1954 ist Villingen W4 dagegen nicht mehr enthalten.

  • Net weight (2.2 lb = 1 kg)
  • 10.6 kg / 23 lb 5.6 oz (23.348 lb)
  • Price in first year of sale
  • 308.00 DM
  • External source of data
  • Erb
  • Literature/Schematics (1)
  • -- Original-techn. papers.
  • Literature/Schematics (2)
  • Rundfunk-Phono-Fernseh-Katalog Nachtrag Frühjahr 1954 S.34 (Thiele)
  • Literature/Schematics (3)
  • Rundfunk- Phono- und Fernseh-Katalog 1954-1955 S.43 (Thiele)

 Collections | Museums | Literature

Collections

The model Villingen is part of the collections of the following members.

 Forum

Forum contributions about this model: SABA; Villingen: Villingen W4

Threads: 1 | Posts: 9

Hallo,
ich hätte da mal eine Frage bezüglich dem Saba Villingen W4. Wenn ich das Radio einschalte, dann funktioniert es einwandfrei bis auf das starke Netzbrummen! Das übertönt fast alles! Also man hört fast nur das Netzbrummen! Meine Frage jetzt wie kann ich das beheben? Hoffe mir kann jemand weiter helfen?
Mit freundlichen Grüßen

                                   Tobias Münzing

Tobias Münzing, 19.Mar.05

Weitere Posts (9) zu diesem Thema.
