- Pays
- Italy
- Fabricant / Marque
- SAFAR (Società Anonima Fabbricazione Apparecchi Radiofonici); Milano
- Année
- 1933
- Catégorie
- Radio - ou tuner d'après la guerre 1939-45
- Radiomuseum.org ID
- 73113
Cliquez sur la vignette du schéma pour le demander en tant que document gratuit.
- No. de tubes
- 5
- Principe général
- Super hétérodyne (en général); FI/IF 175 or 375 kHz; Détection par courbure d'anode.
- Circuits accordés
- 5 Circuits MA (AM)
- Gammes d'ondes
- PO uniquement
- Tension / type courant
- Alimentation Courant Alternatif (CA) / 125 - 220 Volt
- Haut-parleur
- HP dynamique à électro-aimant (électrodynamique)
- Matière
- Boitier en bois
- De Radiomuseum.org

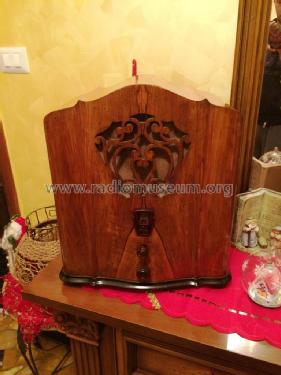

- Modèle: Piccolo Amico - SAFAR Società Anonima
- Forme
- Modèle de table vertical cathédrale (dessus arrondi)
- Remarques
-
Esisteva anche in variante a corrente continua, con lo stesso mobile: ved. mod. Piccolo Amico 512CC.
Also existing a DC variant, with the same case: see mod. Piccolo Amico 512CC.
- Auteur
- Modèle crée par Alessandro De Poi. Voir les propositions de modification pour les contributeurs supplémentaires.
- D'autres Modèles
-
Vous pourrez trouver sous ce lien 144 modèles d'appareils, 108 avec des images et 75 avec des schémas.
Tous les appareils de SAFAR (Società Anonima Fabbricazione Apparecchi Radiofonici); Milano
Collections
Le modèle Piccolo Amico fait partie des collections des membres suivants.
Contributions du forum pour ce modèle: SAFAR Società: Piccolo Amico
Discussions: 1 | Publications: 1
Sto cercando di riparare suddetta radio che ho comperato senza valvole.

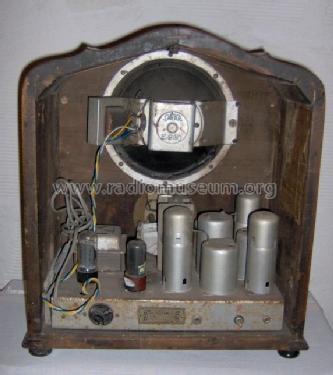

Il problema è che vedendo il cablaggio dello chassy non sembra avere le valvole che lo schema originale presenta ossia la 57; 58 ;57; 47; 80
escludo che sia stato modificato il circuito originale da qualcuno per il fatto che i porta zoccoli sono ancora messi con rivetto e non a dado quindi credo che a suo tempo si stata fatta una variante dalla Safar mi domando se a lei risulta e dove reperire lo schema corretto.
La serie di valvole dovrebbe essere questa (almeno credo vedendo il cablaggio di questo telaio) 2A7 58 2A6 2A5 80 per la 2A6 nutro incertezza perchè potrebbe essere anche una 55.
(Rispondo a questa email nel forum poiché di interesse generale, e per inoltrare la domanda agli altri utenti).
Caro Riccardo
Purtroppo non ho informazioni a riguardo, però è probabile che sia una variante (conoscevo varianti a cc e a ca della stessa radio) con uno schema un po' più "moderno", con una valvola mixer come la 2A7 e una rivelatrice a diodi. Per quanto riguarda il dubbio tra 55 e 2A6, mi pare
che abbiano la stessa piedinatura e caratteristiche simili, per cui penso possa testare il funzionamento con una delle due senza far danni.
Proverò a chiedere a dei miei amici che hanno una collezione di schemi ben
fornita e le faro' sapere, intanto giriamo la questione al Forum di RadioMuseum.
Cordiali saluti
Alessandro De Poi, 31.Jan.06
