Aequiphon Kombination LK20/3a StG 3b, LV20/3a Gehäuse Chippendale-Stil

Schaaf, Alexander, Elektroakustisches Laboratorium; Föhrden/Rendsburg und Gauting

Data
Forum
Pictures
Collections

  • Year
  • 1955 ?
  • Category
  • Audio Amplifier or -mixer
  • Radiomuseum.org ID
  • 340137

 Technical Specifications

  • Number of Tubes
  • 6
  • Number of Transistors
  • Main principle
  • Audio-Amplification
  • Wave bands
  • - without
  • Details
  • Record Player (not changer)
  • Power type and voltage
  • Alternating Current supply (AC) / 220 Volt
  • Loudspeaker
  • 6 Loudspeakers
  • Power out
  • 35 W (unknown quality)
  • Material
  • Wooden case
  • from Radiomuseum.org
  • Model: Aequiphon Kombination LK20/3a StG 3b, LV20/3a [Gehäuse Chippendale-Stil] - Schaaf, Alexander,
  • Shape
  • Console, Lowboy (legs < 50 %).
  • Dimensions (WHD)
  • 1260 x 1030 x 470 mm / 49.6 x 40.6 x 18.5 inch
  • Notes

  • Die Aequiphon Kombination besteht aus:

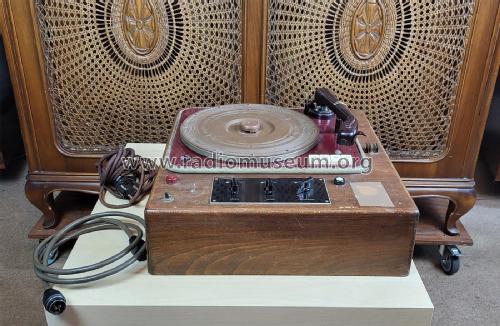

    • dem abgesetzten Steuergerät StG 3b mit Plattenspieler und Entzerrer/Vorverstärker für das Magnetsystem. Regler für Lautstärke, Klangregelung getrennt für Höhen und Tiefen. Röhren EF40, ECC40, eigene Stromversorgung mit Netztrafo und Gleichrichter

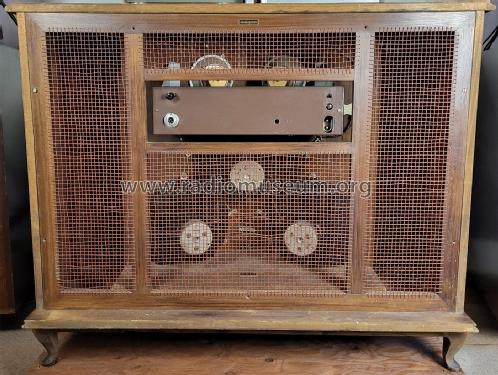

    • der Leistungsendstufe LV20/3a, Röhren EF40, ECC40 und 2x F2a11, 4x Selen-Gleichrichter

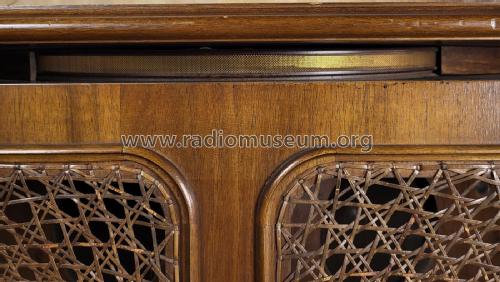

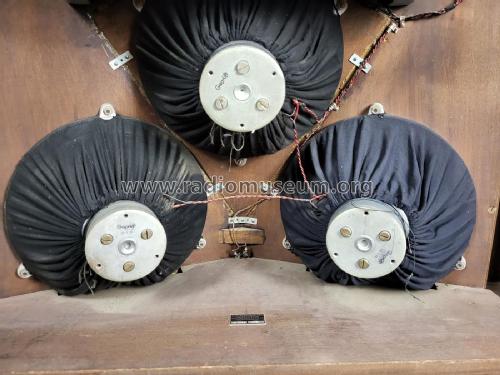

    • der Lautsprecher-Kombination LK20/3a mit 3x Tiefton-Lautsprecher je 30 cm, 2x Mittel-Hochton-Lautsprecher je 14 cm und ein elektrostatischer Hochtöner, als sichelförmiges Band an der oberen Gehäuseseite verlaufend.

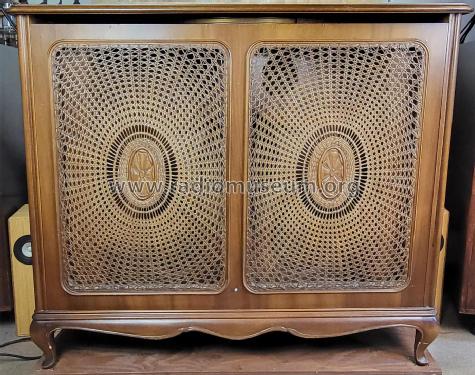

    • dem Gehäuseschrank ausgeführt im Chippendale-Stil, dieser enthält die Lautsprecher-Kombination mit angebauter Endstufe. Nach vorne und hinten ist der Schrank "akustisch offen" um die Klangabstrahlung nicht wesentlich zu beeinflussen.

    Siehe auch die Aequiphon 20/3a Kombination in anderer Gehäuseausführung und abweichendem Plattenspieler.

    Weiterhin gibt es die Lautsprecherkombination Aequiphon LK 20/2 und Aequiphon LK20/1

  • Author
  • Model page created by Bernhard Nagel. See "Data change" for further contributors.
