Deutscher Olympia-Koffer DOK 36B
Schaleco - Schackow, Leder und Co; Berlin
- Country
- Germany
- Manufacturer / Brand
- Schaleco - Schackow, Leder und Co; Berlin
- Year
- 1936/1937
- Category
- Broadcast Receiver - or past WW2 Tuner
- Radiomuseum.org ID
- 6270
Click on the schematic thumbnail to request the schematic as a free document.
- Number of Tubes
- 4
- Valves / Tubes
- KF4 KC1_p8 KC1_p8 KL1_sidecontact
- Main principle
- TRF with regeneration; 1 Special; 2 AF stage(s)
- Tuned circuits
- 2 AM circuit(s)
- Wave bands
- Broadcast (MW) and Long Wave.
- Power type and voltage
- Storage and/or dry batteries / 120+2 Volt
- Loudspeaker
- Permanent Magnet Dynamic (PDyn) Loudspeaker (moving coil)
- Material
- Leather / canvas / plastic - over other material
- from Radiomuseum.org
- Model: Deutscher Olympia-Koffer DOK 36B - Schaleco - Schackow, Leder und
- Shape
- Portable set > 8 inch (also usable without mains)
- Dimensions (WHD)
- 358 x 335 x 110 mm / 14.1 x 13.2 x 4.3 inch
- Notes
- siehe auch Gem.Erz.
- Net weight (2.2 lb = 1 kg)
- 4.4 kg / 9 lb 11.1 oz (9.692 lb)
- Price in first year of sale
- 156.00 RM
- Source of data
- HandB.d.d.Rundfunk-Handels 1936/37 / Radiokatalog Band 1, Ernst Erb
- Circuit diagram reference
- Röhren in FS-Bestückungstabellen
- Mentioned in
- Funkgeschichte der GFGF (9496)
- Literature/Schematics (1)
- -- Original-techn. papers.
- Picture reference
- Das Gerät ist im Doppelband "Historische Radios" von Günther Abele abgebildet.
- Other Models
-
Here you find 119 models, 67 with images and 61 with schematics for wireless sets etc. In French: TSF for Télégraphie sans fil.
All listed radios etc. from Schaleco - Schackow, Leder und Co; Berlin
Collections
The model Deutscher Olympia-Koffer DOK is part of the collections of the following members.
Forum contributions about this model: Schaleco - Schackow,: Deutscher Olympia-Koffer DOK 36B
Threads: 1 | Posts: 1
Es ist mir erst jetzt aufgefallen, daß wir hier differenzieren in zwei verschiedene Modelle:
DOK36 (mit eingebautem Netzteil)
DOK36B (ohne eingebautes Netzteil).
Nun sind alle Bilder, die hier hochgeladen wurden, von Geräten ohne das Netzteil. Jetzt ist mir zum erstenmal ein Bild eines Gerätes mit eingebautem Netzteil begegnet, dieses habe ich hochgeladen.
Das Netzteil ist von Heliogen, ich vermute, daß es ab Werk diese Version nicht gab, denn das sieht nach nachträglichem Einbau aus. Das erscheint auch logisch, denn die Originalausführung war sicherlich für reinen Batteriebetrieb. Die Bezeichnung DOK36B taucht auch in den vorhandenen Unterlagen nirgendwo auf, überall gibt es nur DOK36.

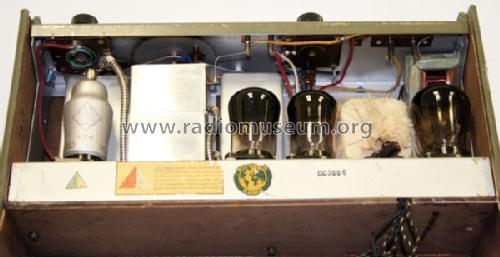

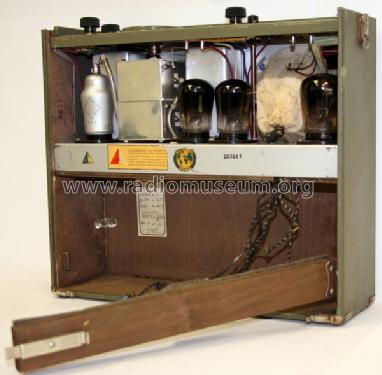

Wenn wir schon bei zwei Modellen bleiben, müssen zumindest die Innenfotos ohne Netzteil von hier zum Modell DOK36B verschoben werden.
Martin Steyer, 24.Aug.14
