Wunschkonzert GW
Schaleco - Schackow, Leder und Co; Berlin
- Country
- Germany
- Manufacturer / Brand
- Schaleco - Schackow, Leder und Co; Berlin
- Year
- 1939/1940
- Category
- Broadcast Receiver - or past WW2 Tuner
- Radiomuseum.org ID
- 6278
vor der Rekonstruktion

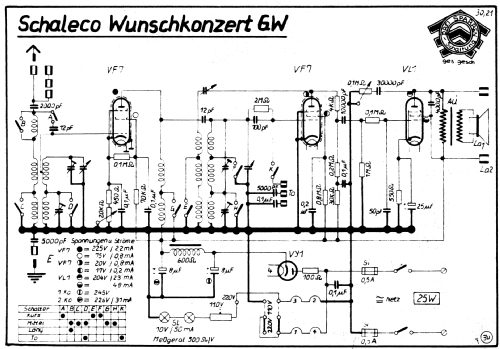

Click on the schematic thumbnail to request the schematic as a free document.
- Number of Tubes
- 4
- Main principle
- TRF with regeneration; 1 Special; 1 AF stage(s)
- Tuned circuits
- 2 AM circuit(s)
- Wave bands
- Broadcast, Long Wave and Short Wave.
- Power type and voltage
- AC/DC-set / 110/220 Volt
- Loudspeaker
- Permanent Magnet Dynamic (PDyn) Loudspeaker (moving coil)
- Material
- Wooden case
- from Radiomuseum.org
- Model: Wunschkonzert GW - Schaleco - Schackow, Leder und
- Shape
- Tablemodel, low profile (big size).
- Dimensions (WHD)
- 477 x 290 x 245 mm / 18.8 x 11.4 x 9.6 inch
- Net weight (2.2 lb = 1 kg)
- 7.7 kg / 16 lb 15.4 oz (16.96 lb)
- Price in first year of sale
- 161.00 RM
- Source of data
- Handbuch WDRG 1939 / Radiokatalog Band 1, Ernst Erb
- Circuit diagram reference
- Lange+Schenk+FS-Röhrenbestückung
- Picture reference

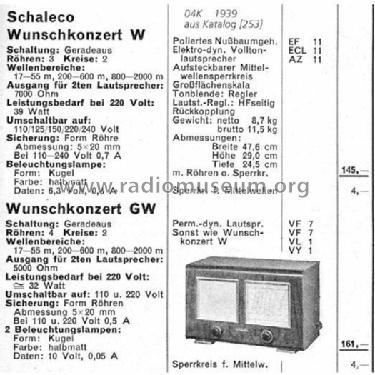

- Das Modell ist im «Radiokatalog» (Erb) abgebildet.
- Other Models
-
Here you find 119 models, 67 with images and 61 with schematics for wireless sets etc. In French: TSF for Télégraphie sans fil.
All listed radios etc. from Schaleco - Schackow, Leder und Co; Berlin
Collections
The model Wunschkonzert is part of the collections of the following members.
Forum contributions about this model: Schaleco - Schackow,: Wunschkonzert GW
Threads: 1 | Posts: 1
Der Schaltplan (Lange-Nowisch) ist nicht richtig gezeichnet: Es fehlt der Rückkopplungskondensator, der zwischen der Anode der VF 7 und den Rückkopplungspulen liegen müssste.
Ulrich Stauf, 15.Feb.11
