 Technical Specifications

  • Number of Tubes
  • 3
  • Main principle
  • TRF with regeneration; 1 AF stage(s)
  • Tuned circuits
  • 1 AM circuit(s)
  • Wave bands
  • Broadcast (MW) and Long Wave.
  • Power type and voltage
  • Alternating Current supply (AC) / 110; 127; 155; 220; 240 Volt
  • Loudspeaker
  • Electro Magnetic Dynamic LS (moving-coil with field excitation coil)
  • Material
  • Wooden case
  • from Radiomuseum.org
  • Model: 591Dyn~ - Schaub und Schaub-Lorenz
  • Shape
  • Tablemodel, low profile (big size).
  • Dimensions (WHD)
  • 605 x 340 x 295 mm / 23.8 x 13.4 x 11.6 inch
  • Net weight (2.2 lb = 1 kg)
  • 13.3 kg / 29 lb 4.7 oz (29.295 lb)
  • Price in first year of sale
  • 159.00 RM

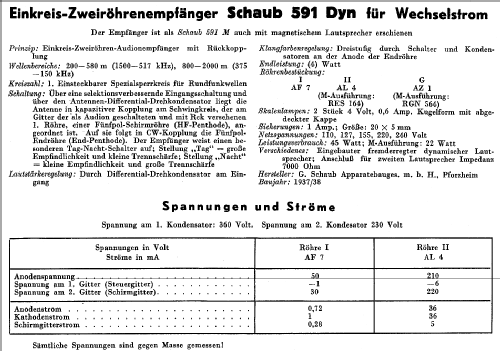

  • Circuit diagram reference
  • Lange+Schenk+FS-Röhrenbestückung
  • Picture reference
  • Das Modell ist im «Radiokatalog» (Erb) abgebildet, das Copyright liegt beim Deutschen Rundfunk Museum (DRM), Berlin und beim Archiv-Verlag (AV). Sie finden eine grössere Abbildung und Schaltbild etc. bei der Loseblatt-Sammlung von DRM/AV.

 Collections | Museums | Literature

Collections

The model is part of the collections of the following members.

 Forum

Forum contributions about this model: Schaub und Schaub-: 591Dyn~

Threads: 1 | Posts: 1

Reparaturbericht:

Das Gerät hatte ich bei Ebay ersteigert mit der Beschreibung: Sender kommen rein, aber zu leise. Zuerst stellte ich fest, dass die Versorgungsspannung zu gering war (110V). In der Gleichrichterröhre sah man es blitzen. Nachdem ich die Röhre erneuert hatte, den Spannungsumschalter habe ich gleich auf 240 V umgestellt, betrug die Spannung nach der Feldwicklung 220 V, also in Ordnung. Das Gerät war etwas lauter geworden, aber immer noch viel zu leise.

Der Rückkopplungsregler sprach nicht an. Bei diesem Gerät kann man den gut ausbauen. Die drei Drähte ablöten, die Mutter lösen und den Regler nach unten rausnehmen. Der flexible Draht am Drehko war ab. Ich entfernte den starr gewordenen Draht und lötete eine neue hochflexible Litze ein. Das Radio wurde deutlich lauter, die Rückkopplung sprach nun an, das Gerät war aber immer noch zu leise.

Eine Messung der Spannungen ergab beim Gitter 2 der AF7 statt 30V nur 18 V. Diese Spannung war auch schon beim Einschalten nicht höher! Normalerweise müsste die Spannung beim Hochfahren etwa 400V sein und erst wenn die Röhre zu arbeiten beginnt, fällt die Spannung langsam auf 30V ab. Der Kondensator 1uF, mit dem Kapazitätsmesser gemessen, hatte seinen Wert auf 1,8 uF geändert aber mit dem Ohmmeter war KEIN Schluss zu messen. Dieser trat scheinbar erst bei den gemessenen 18V auf. Nach Erneuern dieses und des zweiten Kondensators im gleichen Block funktionierte das Radio so laut, dass ich beim DLF auf LW zurück regeln musste.

Sicherheitshalber habe ich noch die beiden 5nF Kondensatoren im Netzeingang und den Koppelkondensator zur Endröhre erneuert. Die Netzelkos hatte scheinbar schon jemand neu befüllt, das sollte immer auf dem Kondensator vermerkt werden. Die Elkos jeweils von der Katode nach Masse waren einwandfrei. (Ich tausche nur defekte Kondensatoren, da ich möglichst viel Original lassen möchte).

Nach der Montage einer zweiten Lampenfassung, die anscheinend einmal jemand ausgebaut und nicht wieder eingebaut hatte, funktioniert das Radio sehr gut. Optisch musste der Lautsprecherstoff getauscht werden, da er sich in sehr schlechtem Zustand befand und das Gerät mit Möbelrestaurator behandelt werden. Die Zierleisten und den Zierkranz habe ich mit Edelstahlpollitur aufpoliert.

Vielleicht kann ich mit diesem Bericht jemandem helfen der dieses schöne Gerät einmal auf dem Tisch stehen hat.



Christian Enzesberger, 18.Aug.11
