• Country
• Germany

• Manufacturer / Brand
• Schaub und Schaub-Lorenz

• Year
• 1930–1932

• Category
• Broadcast Receiver - or past WW2 Tuner

• Radiomuseum.org ID
• 87851

Click on the schematic thumbnail to request the schematic as a free document.

• Number of Tubes
• 6

• Valves / Tubes
• RENS1204 REN1004 REN804 RE134 RE134 1561

• Main principle
• TRF with regeneration

• Tuned circuits
• 2 AM circuit(s)

• Wave bands
• Broadcast (MW) and Long Wave.

• Power type and voltage
• Alternating Current supply (AC) / 110; 127; 150; 220 Volt

• Loudspeaker
• - This model requires external speaker(s).

• Power out
• 2 W (unknown quality)

• Material
• Wooden case

• from Radiomuseum.org
• Model: Beta-Kraft W [alt ] - Schaub und Schaub-Lorenz

• Shape
• Tablemodel, low profile (big size).

• Dimensions (WHD)
• 445 x 235 x 310 mm / 17.5 x 9.3 x 12.2 inch

• Notes

• Preis ohne Röhren, zusätzlich Röhrensatz:

  • RENS1204, REN1004, REN804, 2 x RE134, Philips 1561 Preis: 85,50 RM

  Modell mit Endröhre RE604 wird mit 4 W angegeben, das gleiche Modell mit 2x RE134 als Endröhren wird mit 2 W angegeben.

  Schaltbild  mit 2x RE604 ist falsch bezeichnet, muss RE134 heißen.

• Price in first year of sale
• 205.00 RM

• Source of data

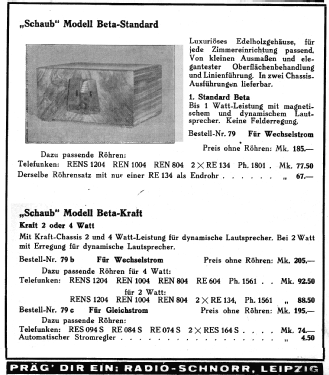

• Radio-Schnorr-Katalog Nr.53 1931/32

• Mentioned in
• Le Guide du Collectionneur TSF Biraud/Foster, Vol. II (page 324)

• Literature/Schematics (1)
• Nachtrag 1930/31 zum Katalog Radio-Zentrale Prohaska

• Author
• Model page created by Ernst Erb. See "Data change" for further contributors.
