Schaub Camping II (2) 9021

Schaub und Schaub-Lorenz

Data
Forum
Pictures
Collections

  • Year
  • 1955/1956
  • Category
  • Broadcast Receiver - or past WW2 Tuner
  • Radiomuseum.org ID
  • 6025

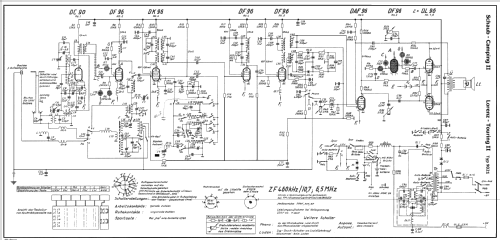

Click on the schematic thumbnail to request the schematic as a free document.

 Technical Specifications

  • Number of Tubes
  • 8
  • Main principle
  • Superhet, double/triple conversion; ZF/IF 460/10700/ kHz
  • Tuned circuits
  • 7 AM circuit(s)     11 FM circuit(s)
  • Wave bands
  • Broadcast, Long Wave, Short Wave plus FM or UHF.
  • Power type and voltage
  • Line / Batteries (any type) / 110-220; (1,5 / 90) Volt
  • Loudspeaker
  • Permanent Magnet Dynamic (PDyn) Loudspeaker (moving coil) / Ø 16 cm = 6.3 inch
  • Material
  • Bakelite case
  • from Radiomuseum.org
  • Model: Schaub Camping II 9021 - Schaub und Schaub-Lorenz
  • Shape
  • Portable set > 8 inch (also usable without mains)
  • Dimensions (WHD)
  • 340 x 250 x 150 mm / 13.4 x 9.8 x 5.9 inch
  • Notes
  • Farbe dunkelgrün. Bis auf Namen und Farbe identisch mit Lorenz Touring II (weinrot).
    Betrieb am 6Volt Autobordnetz möglich.
  • Net weight (2.2 lb = 1 kg)
  • 6.8 kg / 14 lb 15.6 oz (14.978 lb)
  • Price in first year of sale
  • 319.00 DM

 Collections | Museums | Literature

Collections

The model Schaub Camping II (2) is part of the collections of the following members.

 Forum

Forum contributions about this model: Schaub und Schaub-: Schaub Camping II 9021

Threads: 1 | Posts: 14

Hallo Radiofreunde,

habe vor zwei Wochen einen Schaub Camping II bei ebay für € 43.- ersteigert. Gerät wurde als defekt verkauft, was sich auch so (na ja, nicht ganz) erwies.

Fehler 1 : Gerät läuft nicht über Netz. Wahrscheinlich Fehler im Netzteil, oder ?

Gerät läuft aber teilweise über Heiz-( 1.2V NiCd) und Anoden-Batterie ( 10 * 9 Volt in Serie)

Fehler 2 : Wenn ich die vollen 90 Volt anschließe, spielt das Gerät nicht; ab 72 Volt bis herunter zu 54 Volt spielt das Gerät auf LM/MW/MW-A(was ist das ?)/KW( könnte evtl. aber auch den Fehler bei Betrieb über Netzteil erklären, weil da ja die vollen 90 V anliegen).

Fehler 3: UKW zeigt nur ein lautes Rauschen, aber keine Sender. Wenn ich die DC90 ziehe verschwindet dieses, d.h. doch, daß das UKW-Teil arbeitet und vielleicht nur verstimmt ist, oder ?

Fehler 4: KW bringt nur ganz wenige Sender und diese auch nur ganz schwach.

Fehler 5: Die Gittervorspannungsbatterie (wahrscheinlich 50 Jahre altes Original) bringt statt 6V gerade mal 3,5V . Diese Batterie ist wahrscheinlich nicht mehr erhältlich . Wie würden Sie da vorgehen ?

Ich habe eine 6V Fotobatterie mit Halter gekauft; die könnte man einfach ersetzen, möchte aber wegen der Originalität diese vielleicht an einer anderen Stelle montieren und die alte an ihrer Stelle belassen.

Die Endstufenschaltung erscheint mir sehr merkwürdig. Eine klassische AB-Schaltung ist das nicht.

Welche Funktion hat die dunkelgrau gezeichnete DF96 Rö2 vor den DL96´s im Schaltbild ? Rö2 ist doch ein HF/ZF-Verstärker nur für UKW , oder ?

Bemerkungen:

Batterie E1 lag im Gerät und ist eine Knopfzelle ( Akku ?) . Es gibt da eine Halterung , wo die reinpassen könnte, diese ist aber vollkommen oxydiert und nicht mehr reparabel. Für was ist die gut (Puffer bei Netzbetrieb um Überspannungen zu vermeiden ? ) ?

Warum schaltet man dann aber bei Nicht-UKW-Betrieb einen 27 Ohm Widerstand gegen Masse der in Verbindung mit dem 5 Ohm Serienwiderstand genau die 50 mA der DC90 verbraucht. Das wäre doch dann nicht nötig ?

Von ihrer Größe kann die Knopfzelle das Gerät eh nur einige Minuten mit Heizspannung versorgen .

Den NiCad Akku habe ich an die 2 Schraubklemmen angeschlossen. Damit läuft das Gerät auch.

Achtung!! Innere Skala kann man mit Spiritus reinigen; aber beim 10.ten mal drüberwischen fängt sich die Beschriftung an aufzulösen.

Für Hilfen und Ratschläge, wie ich das Gerät wieder zu vollem Leben erwecken kann , wäre ich sehr dankbar.



Fast zweckloser Versuch

Ich suche eine Glasscheibe und einen AUS-Taster für dieses Gerät !!!

Gruß, René


Nachtrag am 30.1.2005 15:40

habe die Kontakte der Wellenumschaltung mit Kontaktspray gereinigt. Danach läuft das Gerät auch mit voller Batteriespannung und Netz wieder. Mit Netz ist auch der KW-und UKW-Empfang super, bei Batterie nicht. UKW bringt ca. 8 Sender auf Netz , ca 4-5 Sender schlecht auf Batterie (Ratiodetektor ?), aber nur wenn Anodenbatteriespannung auf 50 - 60 Volt abgesenkt wird; bei vollen 90 Volt nur Rauschen.
Bei Netzbetrieb,UKW und kleinen Lautstärken ist ein Modulationsbrummen (50 Hz ?) , bei mittleren Lautstärken ziemlich sauber; bei größeren Lautstärken Mikrofonie hörbar.Bei AM-Empfang tritt der Mikrofonie-Effekt nicht auf

René Goebel † 21.12.23, 28.Jan.05
