• Country
• Germany

• Manufacturer / Brand
• Schaub und Schaub-Lorenz

• Year
• 1959/1960

• Category
• Broadcast Receiver - or past WW2 Tuner

• Radiomuseum.org ID
• 22332

Click on the schematic thumbnail to request the schematic as a free document.

• Number of Tubes
• 8

• Valves / Tubes
• ECC85 ECH81 EF89 EABC80 EM84 EBC91 EL84 EL84

• Main principle
• Superheterodyne (common); ZF/IF 460 kHz

• Tuned circuits
• 6 AM circuit(s)     10 FM circuit(s)

• Wave bands
• Broadcast, Long Wave, Short Wave plus FM or UHF.

• Details
• Changer (Record changer)

• Power type and voltage
• Alternating Current supply (AC) / 110, 127, 155, 220, 240 Volt

• Loudspeaker
• 2 Loudspeakers

• Material
• Wooden case

• from Radiomuseum.org
• Model: Duett 700 Stereo [Nussb.] - Schaub und Schaub-Lorenz

• Shape
• Console with any shape - in general

• Dimensions (WHD)
• 1030 x 795 x 385 mm / 40.6 x 31.3 x 15.2 inch

• Notes

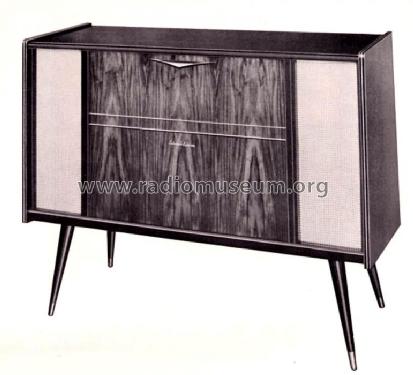

• Trockengleichrichter = SSF B250C125. Nussbaum dunkel poliert oder Nussbaum natur mattiert. Siehe aber auch Variante Rüster (auch Teak enthaltend, weil gleicher Preis) zu 695 DM statt 685 DM. Auf dem Foto vermeint man 4 Lautsprecher zu erkennen, doch Katalogangabe: 2 permanent-dynamische Breitbandlautsprecher in symmetrisch angeordneten Schallkammern. 85 Watt Stromverbrauch. Dazu gibt es noch externe Stereo-Tischlautsprecher Stereovox T zu 43 DM oder Stereo-Standlautsprecher Stereovox S zu 86 DM. Eingebaut ist ein Plattenwechsler Philips AG1007. Duett Stereo 10 im Jahr darauf ist täuschend ähnlich, hat aber ein leicht anderes Chassis (EM85 statt EM84).

• Net weight (2.2 lb = 1 kg)
• 38 kg / 83 lb 11.2 oz (83.7 lb)

• Price in first year of sale
• 695.00 DM

• External source of data
• Erb

• Source of data
• HdB d.Rdf-& Ferns-GrH 1959/60
