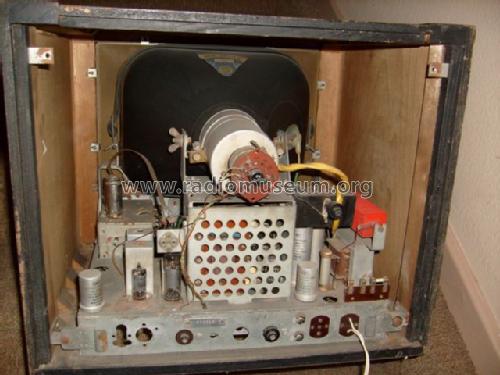

Illustra FET
Schaub und Schaub-Lorenz
- Country
- Germany
- Manufacturer / Brand
- Schaub und Schaub-Lorenz
- Year
- 1953–1955
- Category
- Television Receiver (TV) or Monitor
- Radiomuseum.org ID
- 19921
Click on the schematic thumbnail to request the schematic as a free document.
- Number of Tubes
- 18
- Valves / Tubes
- PCC84 ECC81 EF94 EF94 EF94 EF80 PL83 EF94 EF94 EF94 PL82 ECC81 PCL81 ECC81 PL81 PY83 EY51 MW36-44 or MW36-49
- Number of Transistors
- Semiconductors
- E220C400
- Main principle
- Superhet with RF-stage; ZF/IF 25700/5500 kHz
- Wave bands
- VHF incl. FM and/or UHF (see notes for details)
- Power type and voltage
- AC/DC-set / 220 Volt
- Loudspeaker
- Permanent Magnet Dynamic (PDyn) Loudspeaker (moving coil) - elliptical
- Material
- Wooden case
- from Radiomuseum.org
- Model: Illustra FET - Schaub und Schaub-Lorenz
- Shape
- Tablemodel, low profile (big size).
- Dimensions (WHD)
- 504 x 420 x 420 mm / 19.8 x 16.5 x 16.5 inch
- Notes
-
Schaub Illustra FET ist ein 36 cm Fernseh-Tischempfänger. Empfangsbereich: 10 Kanäle im VHF-Band I und III + 2 Reservekanäle. Differenztonverfahren.
5 Germanium-Dioden, 1x DS1806 und je 2x DS1801 und DS1811 (alle SAF).
Preis im Jahrgang 1954/55 798.00 DM. Die Kataloge geben teilweise 18 Röhren + Bildröhre an, tatsächlich sind insgesamt 18 Röhren vorhanden.
Siehe auch das Exportmodell für die Schweiz Lorenz Monopol 14.
- Net weight (2.2 lb = 1 kg)
- 22 kg / 48 lb 7.3 oz (48.458 lb)
- Price in first year of sale
- 975.00 DM
- External source of data
- Erb
- Source of data
- Rundfunk- und Fernseh-Katalog 1953/54
- Mentioned in
- Rundfunk- und Fernseh-Katalog 1954/55 (S.58)
- Literature/Schematics (1)
- Rundfunk- Phono- und Fernseh-Katalog 1953-1954 S.104 (Thiele)
- Literature/Schematics (2)
- Rundfunk- Phono- und Fernseh-Katalog 1954-1955 S.97 (Thiele)
- Literature/Schematics (3)
- Funk-Technik (FT) (1. Dezemberheft Nr. 23/1953 S.733)
