Koralle 53-II (2)

• Country
• Germany

• Manufacturer / Brand
• Schaub und Schaub-Lorenz

• Year
• 1953 ?

• Category
• Broadcast Receiver - or past WW2 Tuner

• Radiomuseum.org ID
• 203943

• Picture
• Schematics

Previous Next

Previous Next

Click on the schematic thumbnail to request the schematic as a free document.

• Number of Tubes
• 7

• Valves / Tubes
• EF94 EK90 EK90 EF93 EM71 EBC91 EL90

• Number of Transistors

• Semiconductors
• Tr.Gl.=Metal-rectif.

• Main principle
• Superheterodyne (common); ZF/IF 472/10700 kHz

• Tuned circuits
• 6 AM circuit(s)     9 FM circuit(s)

• Wave bands
• Broadcast, Short Wave plus FM or UHF.

• Power type and voltage
• Alternating Current supply (AC) / 110; 127; 155; 220 Volt

• Loudspeaker
• Permanent Magnet Dynamic (PDyn) Loudspeaker (moving coil)

• Material
• Wooden case

• from Radiomuseum.org
• Model: Koralle 53-II - Schaub und Schaub-Lorenz

• Shape
• Tablemodel, low profile (big size).

• Dimensions (WHD)
• 440 x 290 x 210 mm / 17.3 x 11.4 x 8.3 inch

• Notes

• Amerikanische Röhrenbezeichungen: 6AU6, 6BE6, 6BE6, 6BA6, EM71, 6AV6, 6AQ5.

  2 Germanium - Dioden.DS 81/a. UKW 86MHz  - 101 MHz.

• Other Models

• Here you find 972 models, 830 with images and 690 with schematics for wireless sets etc. In French: TSF for Télégraphie sans fil.
  All listed radios etc. from Schaub und Schaub-Lorenz

Forum contributions about this model: Schaub und Schaub-: Koralle 53-II

Threads: 1 | Posts: 5

schaub: 53; Koralle, Noch eine Variante?

Hallo liebe Sammler,

seit heute bin ich im Besitz einer Schaub Koralle 53-II. Die Röhrenbestückung ist:
 6BE6 (EK90), 6AU6 (EF94), 6BE6 (EK90), 6BA6 (EF93), 6AV6 (EBC91), EM71, 6AQ5 (EL90).
Wellenbereiche: UKW, KW und MW.
Vom Design und Aufbau her ähnelt sie den Korallen HIER , HIER und HIER.
DIESE HIER hat keine EM. Kann ich nun meine 53-II als neues Modell anlegen?

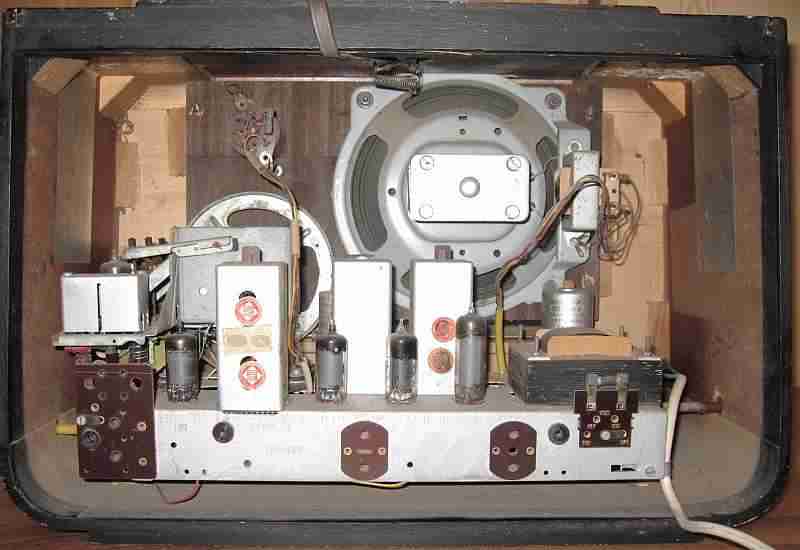

Hier Bilder:










Beste Grüße,
Jochen

Jochen Amend, 15.Sep.07
