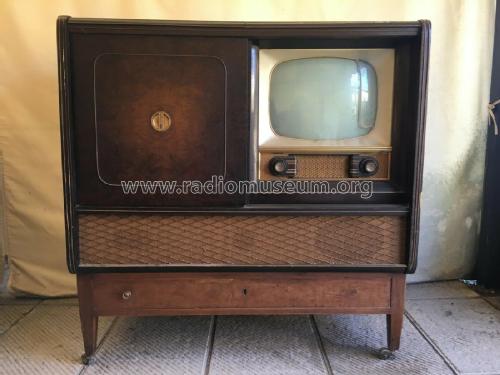

Goldtruhe Illustra (Jllustra) 17 W35Z 7038

Schaub und Schaub-Lorenz

Data
Forum
Pictures
Collections

  • Year
  • 1954–1956
  • Category
  • Television- and Radio Receiver, perh. also + Rec. etc. (TV Radio)
  • Radiomuseum.org ID
  • 129006

Click on the schematic thumbnail to request the schematic as a free document.

 Technical Specifications

  • Number of Tubes
  • 26
  • Main principle
  • Superheterodyne (common); ZF/IF 460/10700 kHz
  • Wave bands
  • Wave Bands given in the notes.
  • Details
  • Remote Control (with wire or wireless)
  • Power type and voltage
  • Alternating Current supply (AC) / 220 Volt
  • Loudspeaker
  • 5 Loudspeakers / Ø 13 cm = 5.1 inch
  • Material
  • Wooden case
  • from Radiomuseum.org
  • Model: Goldtruhe Illustra 17 W35Z 7038 - Schaub und Schaub-Lorenz
  • Shape
  • Console, Lowboy (legs < 50 %).
  • Notes

  • Fernsehteil: 12 VHF Kanäle.

    Radioteil: UKW, KW, MW, LW. Tasten für PA/RU und TA.

    Ein Basslautsprecher, 3 Mittenlautsprecher und ein Hochtöner.

  • Source of data
  • - - Data from my own collection
  • Author
  • Model page created by Peter Steffen. See "Data change" for further contributors.

 Collections | Museums | Literature

Collections

The model Goldtruhe Illustra (Jllustra) 17 W35Z is part of the collections of the following members.

 Forum

Forum contributions about this model: Schaub und Schaub-: Goldtruhe Illustra 17 W35Z 7038

Threads: 3 | Posts: 17

Hallo Zusammen,

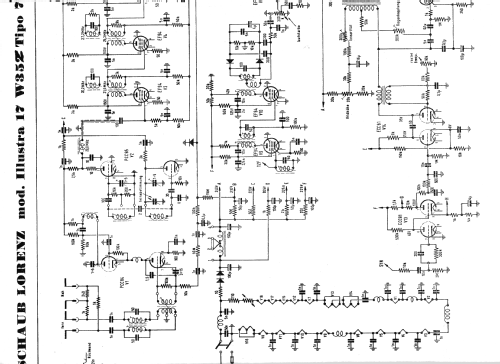

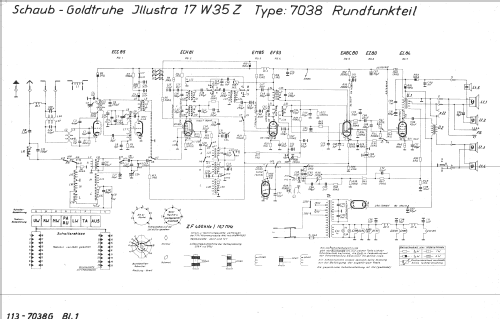

habe heute den Schaltplan herunter geladen ( vielen Dank an Herrn Baiocato  ) nun stellte ich fest, dass lt. diesem Schaltplan eine A43-20 Bildröhre im Gerät sein sollte, mein Gerät ist aber mit einer BS42 R-3 bestückt. Die Schaltplanangaben sind korrekt mit Jllustra 17  W35Z Typ :7038 wie sie auch hinten auf meinem Gerät angegeben sind.

Anscheinend wurden die Geräte mit unterschiedlichen Bildröhren bestückt.

Grüsse

Peter Steffen



Peter Steffen, 03.Dec.11

Weitere Posts (7) zu diesem Thema.

SALVE ,E' STATO DA MA CARICATO ORA LO SCHEMA ELETTRICO BUON LAVORO,

PASQUALE BAIOCATO

Pasquale Baiocato, 01.Dec.11

Weitere Posts (1) zu diesem Thema.

Hallo zusammen,

beim restaurieren der Schaub Goldtruhe Illustra 17 W 35Z habe ich im Hochspannungsgeäuse gesehen, dass da fast mehr Staub und Verkrustungen als Trafo drin waren, auch äussere Teile der Sekundärwicklung ( weiter Unten ) lagen lose darin.

Deshalb hatte ich mich entschlossen diesen zu zerlegen und reinigen. Die Zwischenlagen im Kern habe ich ausgemessen ( 0,10 mm ), die alten waren zerbrochen. Die Primärwicklung habe ich nur aussen gereinigt mit einem Lappen mit etwas Spiritus drauf. ( bei uns in der Schweiz Brennsprit genannt )

Bei der Sekundärseite bin ich mir nicht sicher ob ich diese auch mit Spiritus reinigen soll, angreifen des Schutzlackes wegen den hohen Spannungen welche dort auftreten. Ist es eventuell auch nachher Ratsam diese Spule mit einem Schutzlack ( z.B. von Kontaktchemie "Plastik 70" ) zu versehen.

Hier ein Bild dieser Spule mit den fehlenden Isolierungen aussen, vorerst mit feinem Pinsel gereinigt.



Die isolierung nehme ich an ist wegen Sprüherscheinungen gemacht worden, bei etwas neueren Geräten sieht man diese Isolierung allerdings nicht mehr. Sollte ich diese ersetzen, mit Silikon wäre da mal so eine Idee von mir.

Ich bin dankbar für Hinweise und Ideen.



Herzliche Grüsse



Peter







Peter Steffen, 05.Apr.08

Weitere Posts (9) zu diesem Thema.
