• Country
• Germany

• Manufacturer / Brand
• Schaub und Schaub-Lorenz

• Year
• 1967/1968

• Category
• Broadcast Receiver - or past WW2 Tuner

• Radiomuseum.org ID
• 27161

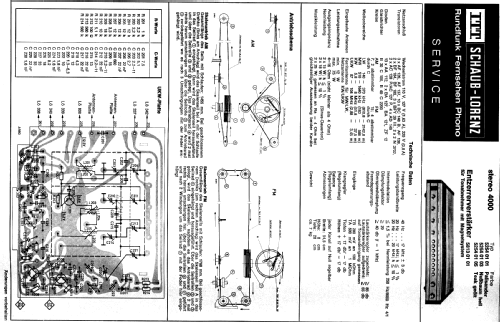

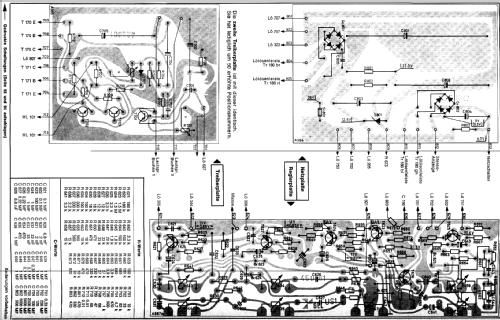

Click on the schematic thumbnail to request the schematic as a free document.

• Number of Transistors
• 29

• Semiconductors

• Main principle
• Superheterodyne (common); ZF/IF 460/10700 kHz

• Tuned circuits
• 7 AM circuit(s)     15 FM circuit(s)

• Wave bands
• Broadcast, Long Wave, Short Wave plus FM or UHF.

• Power type and voltage
• Alternating Current supply (AC) / 110-127; 220 Volt

• Loudspeaker
• - This model requires external speaker(s).

• Material
• Wooden case

• from Radiomuseum.org

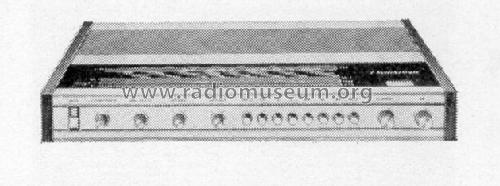

• Model: stereo 4000 Gehäuse: 52540101 / 52540103 / 52540105 - Schaub und Schaub-Lorenz

• Shape
• Book-shelf unit.

• Dimensions (WHD)
• 545 x 80 x 280 mm / 21.5 x 3.1 x 11 inch

• Notes

• Stereo-Steuergerät. NF-Verstärker mit 2 Endstufen je 18 W (Sinus).
  Mit Entzerrerverstärker 58130101 für Tonabnehmer nit Magnetsystem.

  Gehäuse:
  ♦ 52540101 Palisander
  ♦ 52540103 Nussbaum, hell matt
  ♦ 52540105 Teak, geölt.

  Das Modell 4000 ist noch unter Schaub Lorenz firmiert. Erst auf dem Modell Stereo 4000L (Gehäuse: 52540107) steht ITT-Schaub Lorenz.

• Net weight (2.2 lb = 1 kg)
• 7 kg / 15 lb 6.7 oz (15.419 lb)

• External source of data
• erb

• Source of data
• Handbuch VDRG 1967/1968

• Mentioned in
• Funk-Technik (FT) (17/1967, S. 649 - 652 / Beschreibung, Daten, Schema Stereo-Decoder)

• Literature/Schematics (1)
• -- Original-techn. papers.
