Super 629 (GW, nicht 926)
Schaub und Schaub-Lorenz
- Country
- Germany
- Manufacturer / Brand
- Schaub und Schaub-Lorenz
- Year
- 1937/1938
- Category
- Broadcast Receiver - or past WW2 Tuner
- Radiomuseum.org ID
- 6100
- Number of Tubes
- 5
- Main principle
- Superheterodyne (common); ZF/IF 490 kHz
- Tuned circuits
- 7 AM circuit(s)
- Wave bands
- Broadcast, Long Wave and Short Wave.
- Power type and voltage
- AC/DC-set / 110-240 Volt
- Loudspeaker
- Permanent Magnet Dynamic (PDyn) Loudspeaker (moving coil)
- Material
- Wooden case
- from Radiomuseum.org
- Model: Super 629 - Schaub und Schaub-Lorenz
- Shape
- Tablemodel, low profile (big size).
- Dimensions (WHD)
- 500 x 420 x 340 mm / 19.7 x 16.5 x 13.4 inch
- Notes

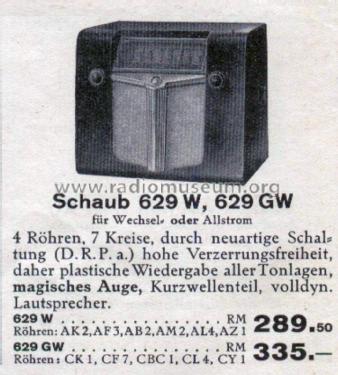

- Im "Handbuch des Deutschen Rundfunk-Handels" (WDRG) 1937/38 auf Seite 62 ist für den "Schaub-Super 629" die Röhre CK2 statt CK1 erwähnt. Die CK2 existiert aber nicht. Der Schaub-Super 629 hat einen kontinuierlichen Bandbreiten-Regler. Die Masse im katalog sind mit 500 x 4200 x 340 mm gegeben.
- Net weight (2.2 lb = 1 kg)
- 17 kg / 37 lb 7.1 oz (37.445 lb)
- Price in first year of sale
- 335.00 RM
- Source of data
- Handbuch WDRG 1937 / Radiokatalog Band 1, Ernst Erb
- Circuit diagram reference
- Lange + FS-Bestückungstabellen
