• Country
• Germany

• Manufacturer / Brand
• Schaub und Schaub-Lorenz

• Year
• 1950/1951

• Category
• Broadcast Receiver - or past WW2 Tuner

• Radiomuseum.org ID
• 6057

Click on the schematic thumbnail to request the schematic as a free document.

• Number of Tubes
• 11

• Valves / Tubes
• 7S7 7E7 6J7 6J5 6E5 6U5G 6SL7 6B8 6V6 6L6 83-V

• Main principle
• Superheterodyne (common); ZF/IF 468 kHz

• Tuned circuits
• 6 AM circuit(s)

• Wave bands
• Broadcast, Long Wave and Short Wave.

• Details
• Wire Recorder (or -Player)

• Power type and voltage
• Alternating Current supply (AC) / 110; 127; 150; 220; 240 Volt

• Loudspeaker
• Permanent Magnet Dynamic (PDyn) Loudspeaker (moving coil)

• Material
• Wooden case

• from Radiomuseum.org

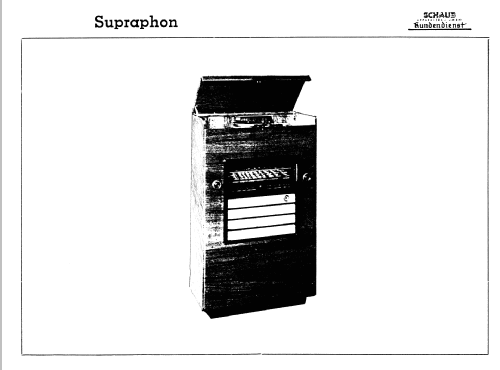

• Model: Supraphon - Schaub und Schaub-Lorenz

• Shape
• Tablemodel with Push Buttons.

• Notes

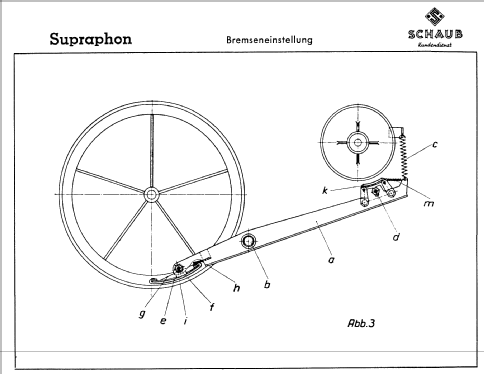

• Die Modelle Supraphon von Schaub-Lorenz sind in der Bedienung des Drahttonteils schwierig: Um Drahtriss oder Schlaufenbildung zu vermeiden, ist die Bedienungsanleitung genau zu beachten. Auf dem Modell Supraphon 52 mit EFM11 + EM71 finden Sie bei den technischen Unterlagen Bedienungsanweisung und Anweisung zur Bremseneinstellung.

• Source of data
• Radiokatalog Band 1, Ernst Erb

• Circuit diagram reference
• Lange-Nowisch
