Touring Automatik T40
Schaub und Schaub-Lorenz
- Country
- Germany
- Manufacturer / Brand
- Schaub und Schaub-Lorenz
- Year
- 1963/1964
- Category
- Broadcast Receiver - or past WW2 Tuner
- Radiomuseum.org ID
- 5999
Innenansicht
Click on the schematic thumbnail to request the schematic as a free document.
- Number of Transistors
- 10
- Main principle
- Superheterodyne (common); ZF/IF 460/10700 kHz
- Tuned circuits
- 7 AM circuit(s) 12 FM circuit(s)
- Wave bands
- Broadcast, Long Wave, Short Wave plus FM or UHF.
- Power type and voltage
- Dry Batteries / 5 × 1,5 Volt
- Loudspeaker
- Permanent Magnet Dynamic (PDyn) Loudspeaker (moving coil) - elliptical
- Power out
- 1.8 W (unknown quality)
- Material
- Plastics (no bakelite or catalin)
- from Radiomuseum.org

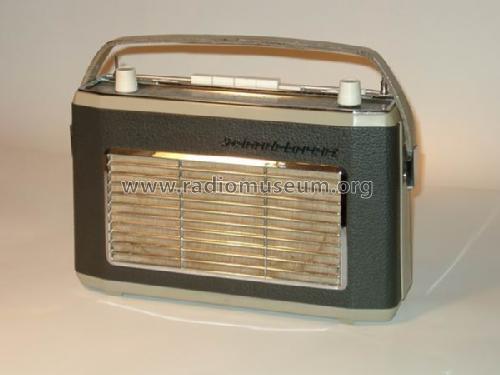

- Model: Touring Automatik T40 - Schaub und Schaub-Lorenz
- Shape
- Portable set > 8 inch (also usable without mains)
- Dimensions (WHD)
- 300 x 188 x 93 mm / 11.8 x 7.4 x 3.7 inch
- Notes
-
Ovallautsprecher 13 x 18 cm.
Basisspannungs-Stabilisierung mit fest eingebauter DEAC-Zelle (NiCd-Akku).
- 28080 anthrazit/grau
- 28081 rauchblau/grau
- 28082 perlweiss/hellbraun.
- Net weight (2.2 lb = 1 kg)
- 3.4 kg / 7 lb 7.8 oz (7.489 lb)
- Price in first year of sale
- 362.00 DM
- Source of data
- Handbuch VDRG 1963/1964 / Radiokatalog Band 1, Ernst Erb
- Mentioned in
- Handbuch RFP 1963
- Literature/Schematics (1)
- Funk-Technik (FT) (6/1963, S. 174 - 177 / Schaltungsbeschreibung)
- Other Models
-
Here you find 972 models, 830 with images and 690 with schematics for wireless sets etc. In French: TSF for Télégraphie sans fil.
All listed radios etc. from Schaub und Schaub-Lorenz
Collections
The model Touring Automatik is part of the collections of the following members.
- Hans-Werner Ellerbrock (D)
- Rainer Goelsdorf (D)
- Jörg Holtzapfel (D)
- Nico Jacobsen (D)
- Lothar Kissinger (D)
- Jouko Laukkanen (FIN)
- Christian Loges (D)
- Juhani Makivuoti † 21.09.13 (FIN)
- Franz Müller (CH)
- Markus Nüdling (D)
- Karsten Pesch (D)
- Museum Roggenhofer (A)
- Alexander Schenk (A)
- Karlheinz Schneider † 28.6.23 (D)
- Patrice Schoser (F)
- Andreas Schulz (D)
- Matthias Säfken (D)
- Laurent Tillet (F)
- Werner Veitweber (D)
- Hartmut Völler (D)
- Thomas Wern (D)
- Fabrice Wohlgemuth (F)
- Milosav Zivojinovic (RS)
- Jos van den Broek (NL)
Museums
The model Touring Automatik can be seen in the following museums.
Forum contributions about this model: Schaub und Schaub-: Touring Automatik T40
Threads: 2 | Posts: 2
Urs Mäglin, 27.Jul.06
Nach Erwerb eines solchen Gerätes ist umgehend die DEAC-Zelle zu entfernen und z.B. durch einen Gold-Cap Kondensator zu ersetzen. Das Auslaufen der Zelle verursacht, dass Leiterbahnen auf der Platine angegriffen und zersetzt werden.
EDIT (25.12.22), nach Hinweis eines Mitglieds:
"dieser kleine Akku beim T40 dient nicht dazu, Energie zu speichern, sondern soll eine Spannung stabilisieren, so wie eine Zenerdiode. ein Gold-Cap ist also hier kein guter Ersatz ......."
Siehe auch Hinweise zur Reparatur beim T30:
"Zum Ersatz der Zelle schaltet man zwei Dioden in Reihe (z.Bsp. 1N4148) und eine Tantalperle (22 MüF) parallel. Anode an Plus. Die Vorwärtspannung der Dioden ergibt nun fast exakt 1,4V-----das Gerät spielt wieder!"
Markus Nüdling, 22.Mar.02
