Touring 70 Luxus H 110451
Schaub und Schaub-Lorenz
- Country
- Germany
- Manufacturer / Brand
- Schaub und Schaub-Lorenz
- Year
- 1966/1967
- Category
- Broadcast Receiver - or past WW2 Tuner
- Radiomuseum.org ID
- 5959

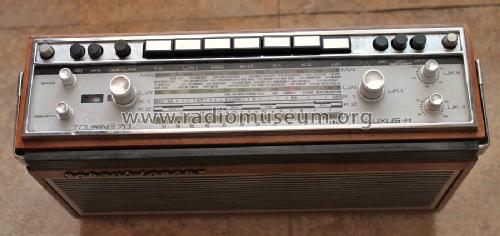

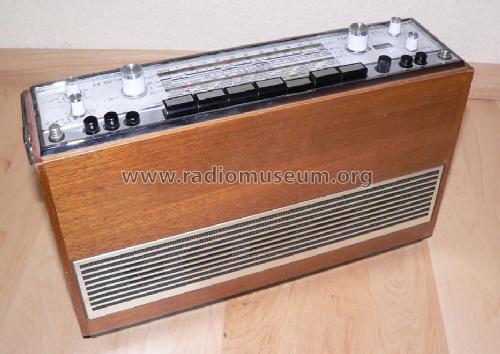

Ansicht vorne
Click on the schematic thumbnail to request the schematic as a free document.
- Number of Transistors
- 15
- Semiconductors
- AF106 AF124 AF125 AF125 AF138 AF136 AF126 AC122 AC122 AC122 AC122 AD155 AD155 AF137 BFY39
- Main principle
- Superheterodyne (common); ZF/IF 460/10700 kHz
- Tuned circuits
- 7 AM circuit(s) 14 FM circuit(s)
- Wave bands
- Broadcast, (BC) Long Wave (LW), 2 x SW and FM or UHF.
- Power type and voltage
- Dry Batteries / 5 × 1,5 Volt
- Loudspeaker
- Permanent Magnet Dynamic (PDyn) Loudspeaker (moving coil) - elliptical
- Power out
- 2.5 W (unknown quality)
- Material
- Wooden case
- from Radiomuseum.org
- Model: Touring 70 Luxus H 110451 - Schaub und Schaub-Lorenz
- Shape
- Portable set > 8 inch (also usable without mains)
- Dimensions (WHD)
- 307 x 190 x 90 mm / 12.1 x 7.5 x 3.5 inch
- Notes
- Betrieb im Auto über Autohalterung aus 6-V- oder 12-V-Autobatterie, dann NF-Ausgangsleistung 6 W. Netzbetrieb mit zusätzlichem Netzteil möglich.
- Net weight (2.2 lb = 1 kg)
- 3.7 kg / 8 lb 2.4 oz (8.15 lb)
- Price in first year of sale
- 450.00 DM
- Source of data
- Handbuch VDRG 1966/1967 / Radiokatalog Band 1, Ernst Erb

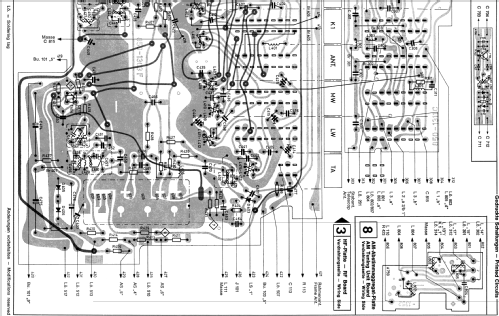

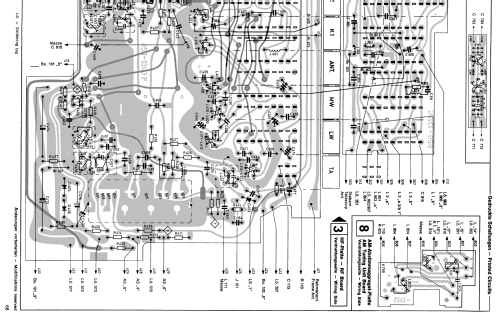

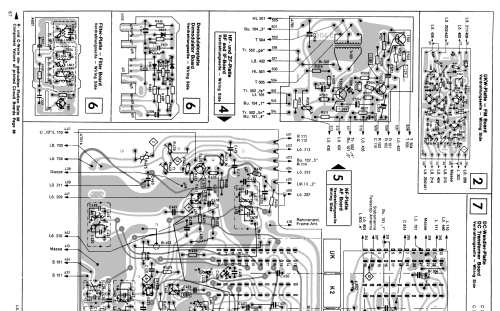

- Literature/Schematics (1)
- -- Original-techn. papers.
- Other Models
-
Here you find 972 models, 830 with images and 690 with schematics for wireless sets etc. In French: TSF for Télégraphie sans fil.
All listed radios etc. from Schaub und Schaub-Lorenz
Collections
The model Touring 70 Luxus H is part of the collections of the following members.
Forum contributions about this model: Schaub und Schaub-: Touring 70 Luxus H 110451
Threads: 4 | Posts: 7
Der Kondensator C453 ist eine Keramische Scheibe mit 47nF (Nanofarad). Im Schaltplan ist jedoch eine Kapazität von 47pF (Picofarad) angegeben, was nicht richtig ist. C453 befindet sich am Emitter des T404 (AF126). Ich habe den C453 ausgelötet und gemessen: Er hat 42 nF.
Thomas Niebl, 06.Oct.23
schaub lorenz touring 70 H Luxus
Grüß Gott zusammen.
Ich bin seit ein paar Tagen stolzer Besitzer eines Schaub Lorenz Touring 70 H Luxus im Echtholzgehäuse. Bestimmt gibt es ein Forumsmitglied, daß auch ein solches Gerät besitzt. Das Gerät funktioniert gut, hat aber Empfangsprobleme mit dem Sender SWR 4 im Bereich Offenburg. Auf 88,9 Mhz empfange ich den Sender gut mit TFK Bajazzo 201 und Schaub Lorenz Touring 80 Europa. Besonders letzterer hat einen sehr kräftigen Empfang. ( Sowohl mit Runddipol als auch mit den eingebauten Teleskopantenen). Der Touring 70 Luxus aber, man stelle ihn z.B. direkt neben das Vergleichsradio, empfängt SWR4 schlecht bis fast garnicht. Woran mag das liegen?? (Das der Sender nicht der stärkste ist weiß ich).
Sind die Schaub Lorenz Touring 70 H Luxus von Natur aus so empfangsschwach? Andere Sender, z.B. SWR3 und 1 sind gut zu bekommen. Oder ist das Problem über eine andere Antenne zu lösen?
Würde mich über jede Antwort freuen.
Günther
Günther Hegna, 24.Oct.10
Complément à la fiche.
- réglages séparés des basses et des aigues.
- 2 préselections ukw/fm.
-éclairage du cadran.
-fond de cadran phosphorescent.
Christian Perrenoud, 14.Sep.09
Les schémas de ce modèle sont dans le "service manual" de l'appareil Schaub Lorenz Touring Luxus 70.
Remi Prud'homme, 05.Sep.05
