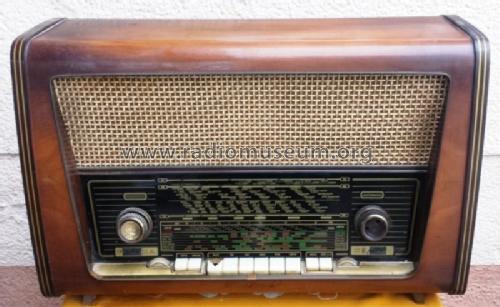

Westminster 400 24110 8 Röhren
Schaub und Schaub-Lorenz
- Country
- Germany
- Manufacturer / Brand
- Schaub und Schaub-Lorenz
- Year
- 1959/1960
- Category
- Broadcast Receiver - or past WW2 Tuner
- Radiomuseum.org ID
- 22161
Q: Schaub Lorenz
radio della mia collezione
Click on the schematic thumbnail to request the schematic as a free document.
- Number of Tubes
- 8
- Main principle
- Superheterodyne (common); ZF/IF 460/10700 kHz
- Tuned circuits
- 8 AM circuit(s) 12 FM circuit(s)
- Wave bands
- Broadcast, Long Wave, Short Wave plus FM or UHF.
- Power type and voltage
- Alternating Current supply (AC) / 110-220 Volt
- Loudspeaker
- 4 Loudspeakers
- Material
- Wooden case
- from Radiomuseum.org
- Model: Westminster 400 24110 [8 Röhren] - Schaub und Schaub-Lorenz
- Shape
- Tablemodel with Push Buttons.
- Dimensions (WHD)
- 640 x 420 x 275 mm / 25.2 x 16.5 x 10.8 inch
- Notes
- Siehe auch Schaub Lorenz Westminster 400 24110 mit 9 Röhren.
- Net weight (2.2 lb = 1 kg)
- 12.6 kg / 27 lb 12.1 oz (27.753 lb)
- Price in first year of sale
- 378.00 DM
- External source of data
- Erb
- Source of data
- HdB d.Rdf-& Ferns-GrH 1959/60
- Other Models
-
Here you find 972 models, 831 with images and 690 with schematics for wireless sets etc. In French: TSF for Télégraphie sans fil.
All listed radios etc. from Schaub und Schaub-Lorenz
Collections
The model Westminster 400 is part of the collections of the following members.
Forum contributions about this model: Schaub und Schaub-: Westminster 400 24110
Threads: 1 | Posts: 2
Hallo, habe gerade einen Westminster 400 zwecks Reparatur auf der Werkbank. Nach Abnahme der Rückwand war ich etwas überrascht, denn vor den beiden ECL82 ist eine zusätzliche ECC83 eingebaut !
Auf der Rückwand ist diese ECC83 nicht vermerkt, auch im Schaltplan nicht. Es gibt zwar ein ähnliches Chassis in einer Trilogie 853, dies ist jedoch ein Stereogerät (Spezialschaltung 2-Kanal + Gegentakt für Tiefton). Der Westminster 400 ist jedoch ein Monogerät mit Gegentaktendstufe, es ist auch nur ein "Mono" - NF-Eingang vorhanden.

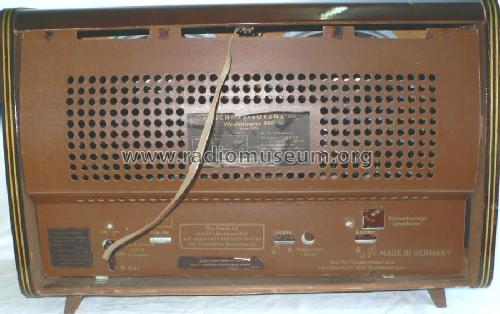

Die ECC83 ist definitiv original, Die Fassungen sind alle punktgeschweißt, die Verdrahtung und die Bauteile sind ebenso alle noch einheitlich original. Fabriknummer ist keine vorhanden, Auf der Rückwand steht Chassis 24110, auf dem Chassis selbst konnte ich noch nichts entdecken.
Hat noch jemand solch ein Gerät mit Zusatzröhre ? Dann müsste es ja auch einen passenden Schaltplan dafür geben ?
Grüße, Michael Salzgeber
Michael Salzgeber, 01.May.12
