• Country
• Germany

• Manufacturer / Brand
• Schneider Rundfunkwerke, Electronics (Schneider/TCL); Türkheim

• Year
• 1980 ??

• Category
• Broadcast Receiver - or past WW2 Tuner

• Radiomuseum.org ID
• 209597

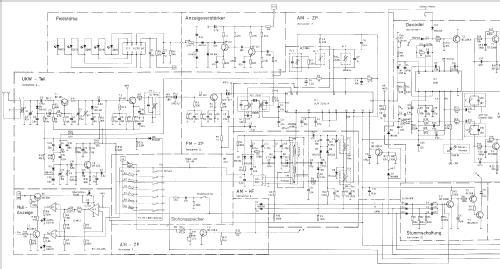

Click on the schematic thumbnail to request the schematic as a free document.

• Number of Transistors
• 43

• Semiconductors

• Main principle
• Superheterodyne (common); ZF/IF 455/10700 kHz; 7 AF stage(s)

• Wave bands
• Broadcast, Long Wave and FM or UHF.

• Power type and voltage
• Alternating Current supply (AC) / 220 Volt

• Loudspeaker
• - This model requires external speaker(s).

• Material
• Plastics (no bakelite or catalin)

• from Radiomuseum.org
• Model: HiFi Stereo Empfänger SL7035 R - Schneider Rundfunkwerke,

• Shape
• Book-shelf unit.

• Notes
• Stereo Steuergerät mit Analogtuner, 6 UKW Fixstationen IC's: ULN2242A(ZF), U237(LED-Balkentreiber Feldstärke), RC4136(Mittenanzeige), MC1310(Decoder) Das Modell SL7035 R unterscheidet sich vom SL7050 R nur in der Ausgangsleistung in genau 2 Punkten: - Netztrafo für 56V anstatt 62.3V DC Versorgungsspannung - Endstufe mit BDX33-BDX34 anstatt BDW83-BDW84

• Source of data
• -- Original-techn. papers.

• Author
• Model page created by Marc Gianella. See "Data change" for further contributors.
