NF-Zusatz FZU-Z

Schomandl KG; München

Data
Forum
Pictures
Collections

  • Year
  • 1978 ?
  • Category
  • Service- or Lab Equipment
  • Radiomuseum.org ID
  • 346939
    • Brand: Meto

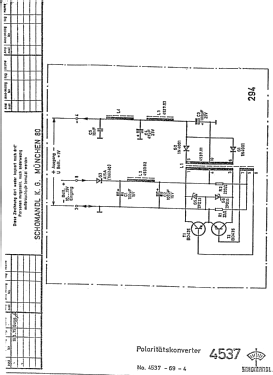

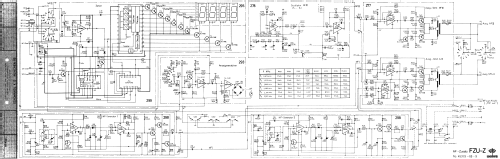

Click on the schematic thumbnail to request the schematic as a free document.

 Technical Specifications

  • Number of Transistors
  • Semiconductors present.
  • Semiconductors
  • Main principle
  • Audio-Amplification
  • Wave bands
  • - without
  • Power type and voltage
  • Powered by external power supply or a main unit.
  • Material
  • Metal case
  • from Radiomuseum.org
  • Model: NF-Zusatz FZU-Z - Schomandl KG; München
  • Shape
  • Chassis only or for «building in»
  • Notes

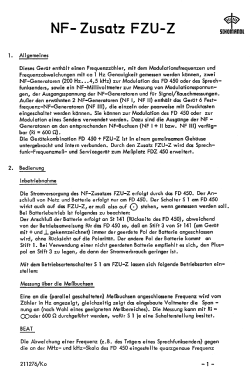

  • Das Gerät FZU-Z enthält ...

    • einen Frequenzzähler, mit dem Modulationsfrequenzen und Frequenzabweichungen mit ca. 1 Hz Genauigkeit gemessen werden können
    • zwei NF-Generatoren (200 Hz ... 4,5 kHz) zur Modulation des FD450 oder des Sprechfunksenders
    • 6 Festfrequenz-NF-Generatoren zur Modulation des FD450 oder eines Senders
    • ein NF-Millivoltmeter

    Die Gerätekombination FD450 + FZU-Z ist in einem gemeinsamen Gehäuse untergebracht und intern verbunden.
    Durch den Zusatz FZU-Z wird das Sprechfunk-Frequenzmess- und Servicegerät zum Messplatz FDZ450 erweitert.

  • Mentioned in
  • -- Original-techn. papers.
  • Author
  • Model page created by a member from D. See "Data change" for further contributors.
