• Country
• Germany

• Manufacturer / Brand
• Schrenck, F. Rodrian; Hamburg

• Year
• 1925 ?

• Category
• Radio module pre 1926 (not a part, not a key)

• Radiomuseum.org ID
• 250545

Click on the schematic thumbnail to request the schematic as a free document.

• Main principle
• Crystal or Solid State Detector

• Wave bands
• - without

• Power type and voltage
• No Power needed

• Loudspeaker
• - - No sound reproduction output.

• Material
• Special material, described in the notes.

• from Radiomuseum.org
• Model: Experimentier-Detektor R-S - Schrenck, F. Rodrian; Hamburg

• Notes

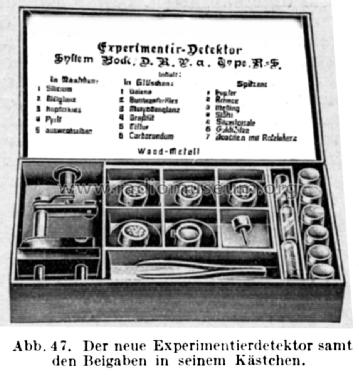

• Experimentier-Kristall-Detektor System Bock, DRPa.,  zum Erproben verschiedener Mineralien und Metallspitzen auf ihre Funktionsfähigkeit für Detektor-Empfänger. Alle Teile sortiert in einem Kasten. Enthalten sind (siehe Bild):

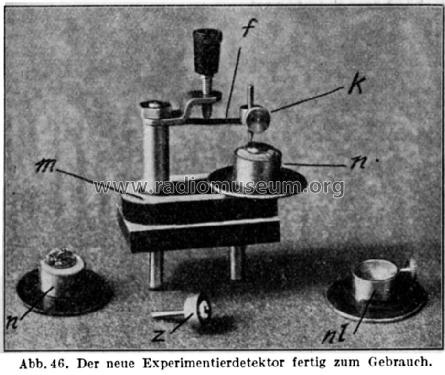

  • Steckvorrichtung mit Aufbauten
  • Pinzette
  • m - Hufeisenmagnet
  • n - 4 Stück Messingnäpfchen mit Mineralien
  • nl - Messingnäpfchen leer, für andere Proben
  • f - Blattfeder
  • k - Klemmvorrichtung für Spitzen oder Nadeln
  • z - Zinkit-Splitter (Rotzinkerz) in Aufnahme

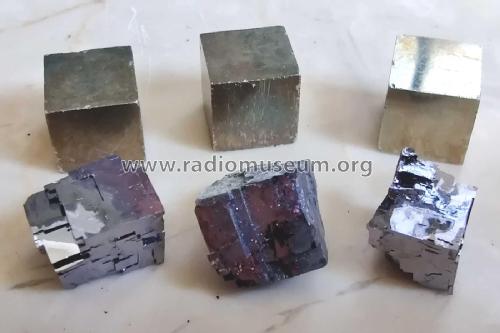

  Mineralien in Messingnäpfchen (mit Wood-Metall eingeschmolzen):

  1. Silizium
  2. Bleiglanz
  3. Kupferkies
  4. Pyrit
  5. auswechselbar (leer)

  Mineralien in Glasröhrchen, lose:

  1. Galena (Galenit)
  2. Buntkupferkies (Bornit)
  3. Molybdänglanz
  4. Graphit
  5. Tellur
  6. Carborundum

  Metall-Spitzen zum einklemmen in Halterung k:

  1. Kupfer
  2. Bronze
  3. Messing
  4. Stahl
  5. Silberspirale
  6. Goldspitze
  7. Rotzinkerz (Zinkit)

  Der Huseisenmagnet dient zum Halten der Messingnäpfchen (verschiebbar), die einen eisernen Fuß haben.







• Mentioned in

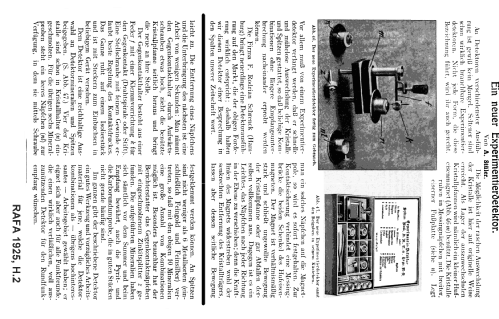

• RAFA, Band 4, Heft 2 /1925
