Silvertone 8184 Ch= 528.51187

• Paese
• USA (Stati Uniti d'America)

• Produttore / Marca
• Sears, Roebuck & Co.; Chicago (IL)

• Anno
• 1958 ?

• Categoria
• Televisore (TV) / Monitor

• Radiomuseum.org ID
• 198057

• • Brand: Silvertone

• Immagini

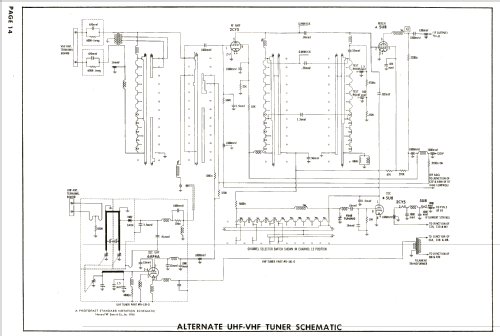

• Schemi

Previous Next

Clicca sulla miniatura dello schema per richiederlo come documento gratuito.

• Numero di tubi
• 15

• Valvole
• 2CY5 5CL8 3BZ6 3BZ6 5AM8 6BH8 5U8 6BN8 6AQ5 6CM7 6CG7 12AV5GA 12AX4GTA 1B3GT 24AEP4

• Principio generale
• Supereterodina con stadio RF

• Gamme d'onda
• Gamme d'onda nelle note.

• Tensioni di funzionamento
• Alimentazione a corrente alternata (CA) / 60 Hz, 117V = 110 -120 Volt

• Altoparlante
• 2 altoparlanti

• Materiali
• Mobile in legno

• Radiomuseum.org
• Modello: Silvertone 8184 Ch= 528.51187 - Sears, Roebuck & Co.; Chicago

• Forma
• Console, con gambe d'appoggio basse (< 50%).

• Annotazioni

• Silvertone model 8184 is a 24" b/w TV with US standard VHF tuner channels 2 thru 13. Equipped with chassis 528.51187, VHF tuner 95-140-0 and picture tube 24AEP4.



• Letteratura / Schemi (1)
• Photofact Folder, Howard W. SAMS (Date 5-58, Set 397, Folder 3)

• Autore
• Modello inviato da Egon Penker. Utilizzare "Proponi modifica" per inviare ulteriori dati.

• Altri modelli

• In questo link sono elencati 5479 modelli, di cui 3211 con immagini e 4185 con schemi.
