21 / 21W / 21b

• Country
• Germany

• Manufacturer / Brand
• Seibt, Dr. Georg (Nachf.); Berlin, auch München

• Year
• 1930–1932

• Category
• Broadcast Receiver - or past WW2 Tuner

• Radiomuseum.org ID
• 5784

• Picture
• Schematics

Previous Next

Previous Next

Click on the schematic thumbnail to request the schematic as a free document.

• Number of Tubes
• 3

• Valves / Tubes
• REN904 or REN804 or RENS1204 RE134 or RES164 EG200

• Main principle
• TRF with regeneration; 1 AF stage(s)

• Tuned circuits
• 1 AM circuit(s)

• Wave bands
• Broadcast (MW) and Long Wave.

• Power type and voltage
• Alternating Current supply (AC) / 125/220 Volt

• Loudspeaker
• - This model requires external speaker(s).

• Material
• Metal case

• from Radiomuseum.org
• Model: 21 / 21W / 21b - Seibt, Dr. Georg Nachf.;

• Shape
• Tablemodel, low profile (big size).

• Dimensions (WHD)
• 282 x 195 x 180 mm / 11.1 x 7.7 x 7.1 inch

• Notes

• Bei Lange-Nowitsch ist die volle Wahlmöglichkeit nur für den 21b gegeben. Dieser unterscheidet sich vom 21 durch kleinere Änderungen an der Schaltung. Das Modell 21b ist aber nirgends sonst nachweisbar. Es sind auch keine äußerlichen Unterscheidungsmerkmale bekannt.
  Die bei Lange-N. angegebene 21b-Bestückung ist aber an einem Modell 21 zu finden (Bilder). Die Bestückung nur mit REN804 im Audion ist als 21 bei Lange-N. gezeigt, aber so nicht weiter nachweisbar.
  Der Zusatz W erscheint nur bei Prohaska 1930/31 zur Unterscheidung vom Gleichstrommodell. Auf Typenschildern ist bisher nur 21 (ohne Zusatz) bekannt.

  Preise (Prohaska 1930/31):
  mit RENS1204 und RE134:    92,- RM
  mit REN904 und RES164:      100,50 RM

  Preise (Prohaska 1931/32):
  mit RENS1204 und RE134:    96,- RM
  mit REN904 und RES164:      97,50 RM

  Preise (Seibt Prospekt 1932):
  mit RENS1204 und RE134:      86,20 RM
  mit RENS1204 und RES164:   92,50 RM
  mit REN904 und RE134:           81,25 RM
  mit REN904 und RES164:        87,55 RM

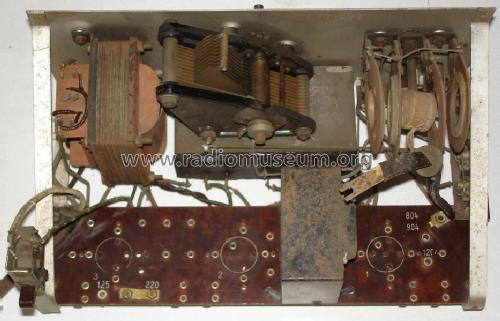

  Im Gerät ist neben der Röhrenfassung ein Kurzschlussstecker zur Umschaltung zwischen Triode (REN804 / REN904) oder Schirmgitterröhre (RENS1204). Diese Röhrennamen sind original aufgedruckt, jedoch findet sich die REN804 zwar auch in Schaltbildern, aber in keiner Katalog-/Prospekteintragung des Gerätes.

  [501]

• Net weight (2.2 lb = 1 kg)
• 4 kg / 8 lb 13 oz (8.811 lb)

• Source of data
• Katalog Radio-Zentrale Prohaska 1930/31 (dick) / Radiokatalog Band 1, Ernst Erb

• Mentioned in
• Katalog Radio-Zentrale Prohaska 1931/32

• Literature/Schematics (1)
• Lange / Nowisch, "Empfängerschaltungen der Radioindustrie" (Band VII, p.397, 398)

• Picture reference
• Das Modell ist im «Radiokatalog» (Erb) abgebildet.
