• Country
• Germany

• Manufacturer / Brand
• Seibt, Dr. Georg (Nachf.); Berlin, auch München

• Year
• 1930/1931

• Category
• Broadcast Receiver - or past WW2 Tuner

• Radiomuseum.org ID
• 5778

Click on the schematic thumbnail to request the schematic as a free document.

• Number of Tubes
• 4

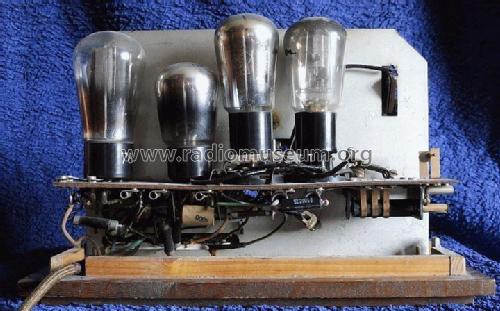

• Valves / Tubes
• Arcotron201 Arcotron301 RE134 RGN354

• Main principle
• TRF with regeneration; 2 AF stage(s)

• Tuned circuits
• 1 AM circuit(s)

• Wave bands
• Broadcast (MW) and Long Wave.

• Power type and voltage
• Alternating Current supply (AC) / 125/220 Volt

• Loudspeaker
• - For headphones or amp.

• Material
• Wooden case

• from Radiomuseum.org

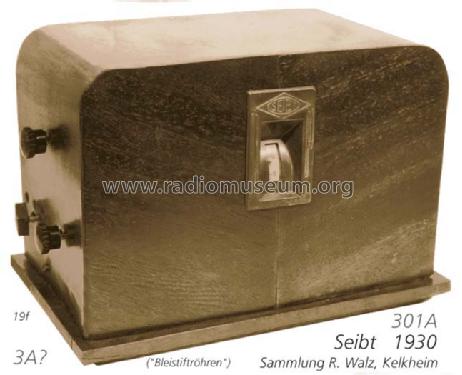

• Model: 301A - Seibt, Dr. Georg Nachf.;

• Shape
• Tablemodel, low profile (big size).

• Dimensions (WHD)
• 300 x 200 x 185 mm / 11.8 x 7.9 x 7.3 inch

• Notes
• Das Gerät wurde für die Bestückung mit Arcotron Röhren gebaut.

• Price in first year of sale
• 124.00 RM +

• Source of data
• Radiokatalog Band 1, Ernst Erb

• Mentioned in
• Funkgeschichte der GFGF (8964)

• Picture reference

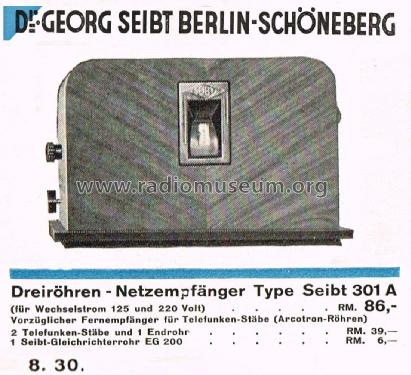

• Das Modell ist im «Radiokatalog» (Erb) abgebildet.
