• Country
• Germany

• Manufacturer / Brand
• Seibt, Dr. Georg (Nachf.); Berlin, auch München

• Year
• 1923 ?

• Category
• Service- or Lab Equipment

• Radiomuseum.org ID
• 96383

Click on the schematic thumbnail to request the schematic as a free document.

• Number of Tubes
• 0

• Valves / Tubes
• Neon_Indicator

• Main principle
• Crystal or Solid State Detector; Crystal-detection 1 circuit (no tubes)

• Tuned circuits
• 1 AM circuit(s)

• Wave bands
• Broadcast, Long Wave and Short Wave.

• Power type and voltage
• Storage and/or dry batteries / 2 & 4 Volt

• Loudspeaker
• - For headphones or amp.

• from Radiomuseum.org

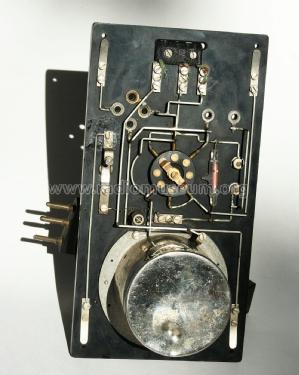

• Model: Wellenmesser LW10 - Seibt, Dr. Georg Nachf.;

• Shape
• Tablemodel, with any shape - general.

• Dimensions (WHD)
• 155 x 225 x 275 mm / 6.1 x 8.9 x 10.8 inch

• Notes

• Wellenmesser mit Erregung durch Summer, oder Empfang durch Detektor oder Tikker. Bereichswechsel durch Spulentausch, steckbar an einem dreipoligen beweglichen Flachkabel.

  Der Spulensatz umfasst 7 Spulen für folgende Messbereiche:

  I: 100-350m, II: 250-750m, III: 500-1500m, IV: 1000-3000m, V: 2000-6000m, VI: 4000-12000m, VII: 8000-24000m

  Es existiert eine Ausführung ohne Glimmröhre (Neon Indicator).

• Net weight (2.2 lb = 1 kg)
• 4.5 kg / 9 lb 14.6 oz (9.912 lb)

• Literature/Schematics (1)
• DRM - Archiv des Deutschen Rundfunk-Museums

• Literature/Schematics (2)
• hans Kudwig, Taschenbuch der Rundfunktechnik für Jedermann, 1925

• Author
• Model page created by Uwe Müller. See "Data change" for further contributors.
