Symphonie GW4648-U11
Seibt, Dr. Georg (Nachf.); Berlin, auch München
- Country
- Germany
- Manufacturer / Brand
- Seibt, Dr. Georg (Nachf.); Berlin, auch München
- Year
- 1949 ?
- Category
- Broadcast Receiver - or past WW2 Tuner
- Radiomuseum.org ID
- 118437
- Number of Tubes
- 4
- Main principle
- Superheterodyne (common); 2 AF stage(s)
- Tuned circuits
- 6 AM circuit(s)
- Wave bands
- Broadcast, Long Wave and Short Wave.
- Power type and voltage
- AC/DC-set
- Loudspeaker

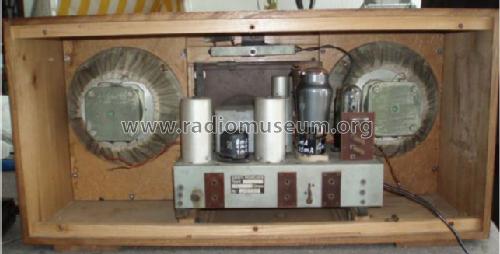

- 2 Loudspeakers
- Material
- Wooden case
- from Radiomuseum.org
- Model: Symphonie GW4648-U11 - Seibt, Dr. Georg Nachf.;
- Shape
- Tablemodel, low profile (big size).
- Dimensions (WHD)
- 600 x 300 x 215 mm / 23.6 x 11.8 x 8.5 inch
- Source of data
- -- Collector info (Sammler)
- Author
- Model page created by Martin Steyer. See "Data change" for further contributors.
- Other Models
-
Here you find 414 models, 353 with images and 203 with schematics for wireless sets etc. In French: TSF for Télégraphie sans fil.
All listed radios etc. from Seibt, Dr. Georg (Nachf.); Berlin, auch München
Forum contributions about this model: Seibt, Dr. Georg: Symphonie GW4648-U11
Threads: 1 | Posts: 3
Hallo Radiofreunde,
ich repariere gerade mein Röhrenradio Seibt GW4648-U11, leider gibt es hierzu keinen Schaltplan,
auffällig dabei ist, dass der Tonabnehmer nicht zu oder abschaltbar ist und bei Anschluß eines Plattenspielers der Radioempfang und das Plattenspielersignal parallel zur Endstufe geleitet wird,
wurde hier im Betrieb eine Stelle ohne Sender gesucht um die Platte ohne störenden Radioempfang zu hören oder wie sah das in der Wirklichkeit damals aus?
Im Radio Seibt Symphonie W4648E ist dies im Schaltplan auch so ähnlich dargestellt.
Der 2. Anschluß des Tonabnehmers geht über einen Kondensator 50nF direkt an Masse, hier sollte vermutlich eine direkte Berührung mit Netzspannung verhindert werden, da es sich ja um ein Allstromgerät handelt.
An diese Stelle möchte ich auch darauf hinweisen, dass in meinem Radio Salenlampen mit 2x6V 0,05A verbaut sind, entgegen der Darstellung beim Modell.
Danke und Grüße Dietmar
Attachments
- Tonabnehmer nicht schaltbar (258 KB)
- Tonabnehmer Masseanschluß (253 KB)
- Symphonie W4648E Ausschnitt (56 KB)
- Skalenlampen (76 KB)
Dietmar Luppold, 08.Jun.22
