Mikroport-Empfänger EM 1008

Sennheiser Electronic (Labor W); Wennebostel

Data
Forum
Pictures
Collections

  • Year
  • 1966
  • Category
  • Commercial Receiver (may include amateur bands)
  • Radiomuseum.org ID
  • 142481

Click on the schematic thumbnail to request the schematic as a free document.

 Technical Specifications

  • Number of Transistors
  • 18
  • Main principle
  • Superheterodyne (common); ZF/IF 10700 kHz; 4 AF stage(s)
  • Tuned circuits
  • 14 FM circuit(s)
  • Wave bands
  • Short Wave (SW only)
  • Power type and voltage
  • Line / Batteries (any type) / 110-240/ 9 Volt
  • Loudspeaker
  • Permanent Magnet Dynamic (PDyn) Loudspeaker (moving coil) / Ø 6.5 cm = 2.6 inch
  • Material
  • Metal case
  • from Radiomuseum.org
  • Model: Mikroport-Empfänger EM 1008 - Sennheiser Electronic Labor W;
  • Shape
  • Tablemodel, with any shape - general.
  • Dimensions (WHD)
  • 297 x 94 x 167 mm / 11.7 x 3.7 x 6.6 inch
  • Notes

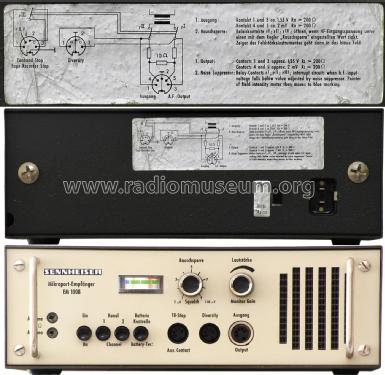

  • Sennheiser EM 1008 Mikroport-Empfänger; 2 Kanal Empfänger, FM, 50 - 15.000 Hz, zusammenschaltbar mit gleicher Type für Diversitybetrieb, serienmäßige Frequenzen 36.7 & 37.1 MHz (25 - 45 MHz möglich), 2 W Leistungsaufnahme, 60 & 240 Ohm Antennananschluss, Betrieb mit Wurfantenne oder optionaler TA 203 Teleskop-Antenne, 9 V Großblock Batterie wie Pertrix oder Varta 439, Batteriekontrollanzeigeinstrument, DIN Buchsen für Tonband, Diversity & Ausgangspegel, Regler für Rauschsperre & Ausgangspegel, als Sender dient das Mikroport SK 1008 mit auswechselbaren Mikrofonköpfen, Hersteller sowie Baugleichheit Telefunken EM 1008.

    Der Empfänger besitzt eine AFC, die geringe Frequenzänderungen des freischwingenden Senders im Mikroportsender ausgleicht. Die NF-Ausgänge sind symmetrisch.

  • Net weight (2.2 lb = 1 kg)
  • 4 kg / 8 lb 13 oz (8.811 lb)
  • Source of data
  • -- Original-techn. papers.
  • Mentioned in
  • Funk-Technik (FT) (13/1966, S. 487 / Messebericht Hannover, Neuvorstellung)
  • Author
  • Model page created by a member from A. See "Data change" for further contributors.
