Orpheus HEV90
Sennheiser Electronic (Labor W); Wennebostel
- Country
- Germany
- Manufacturer / Brand
- Sennheiser Electronic (Labor W); Wennebostel
- Year
- 1991
- Category
- Audio Amplifier or -mixer
- Radiomuseum.org ID
- 247272
Click on the schematic thumbnail to request the schematic as a free document.
- Number of Tubes
- 6
- Number of Transistors
- Semiconductors present.
- Semiconductors
- Main principle
- Audio-Amplification; Hi-Fi-High End products
- Wave bands
- - without
- Power type and voltage
- Alternating Current supply (AC) / 110; 220 Volt
- Loudspeaker
- - For headphones or amp.
- Material
- Metal case, TUBES VISIBLE
- from Radiomuseum.org
- Model: Orpheus HEV90 - Sennheiser Electronic Labor W;
- Shape
- Miscellaneous shapes - described under notes.
- Dimensions (WHD)
- 380 x 155 x 340 mm / 15 x 6.1 x 13.4 inch
- Notes
-

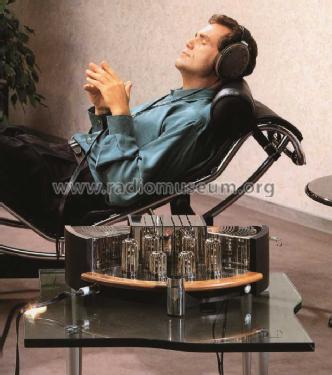

Orpheus - System, bestehend aus einem Kopfhörer "Orpheus" HE90 und dem dazu passenden Stereo-Verstärker "Orpheus" HEV90
Dieses System war ein Projekt zur Entwicklung des besten Kopfhörer-Systems weltweit, wobei Kosten keine Rolle spielen sollten.
Das Ergebnis war der elektrostatische Kopfhörer HE90 (Push Pull Prinzip) mit einem Übertragungsbereich von 7 - 100'000 Hz (-10 dB) mit lautheits-diffusfeldentzerrtem Frequenzgang und einem Schallpegeldruck von max. 118 dB (1 kHz) und einem Gewicht von 365 g.
Der dafür entwickelte Verstärker (10 - 20'000 Hz, <0.01 % Klirrfaktor) mit einer Ausgangsspannung von 400 V (eff) besass spezielle 5-polige Hochvolt-Steck-Anschlüsse für max. zwei Kopfhörer HE90.
Drei verschiedene Eingänge (analog / digital - umschaltbar, optisch) werden analog weiterverarbeitet. Einschalten des Verstärkers mit Schlüsselschalter; der Gehäuserahmen bestand aus Flugzeugpropellerholz, das Chassis aus starkem Aluminium und die Abdeckung aus poliertem Edelstahl (Anordnung wie eine Theaterbühne mit den 6 Röhren als Hauptdarsteller). Die Endstufen sind in Brückenschaltung aufgebaut und arbeiten in Class A-Betrieb.
Limitierte Auflage (weltweit): 300 Stück.
- Net weight (2.2 lb = 1 kg)
- 13 kg / 28 lb 10.1 oz (28.634 lb)
- Price in first year of sale
- 30,000.00 DM

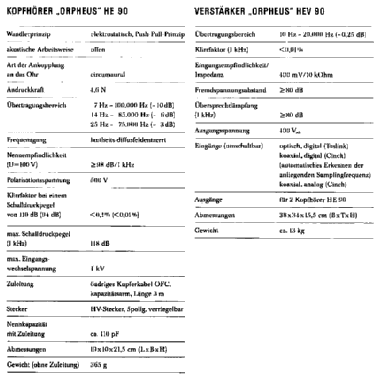

- Literature/Schematics (1)
- - - Manufacturers Literature
- Author
- Model page created by Günther Stabe † 19.8.20. See "Data change" for further contributors.
