- País
- Estados Unidos
- Fabricante / Marca
- Sentinel Radio Corp., Evanston, Illinois
- Año
- 1956 ?
- Categoría
- Televisión (TV) o monitor
- Radiomuseum.org ID
- 339097

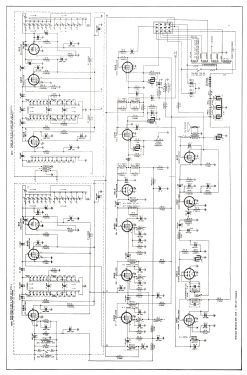

Haga clic en la miniatura esquemática para solicitarlo como documento gratuito.
- Numero de valvulas
- 23
- Válvulas
- 6BH6 or 6AG5 6AG5 6C4 6AG5 6AG5 6AG5 6AL5 6AH6 6AU6 6AU6 6AL5 6SQ7 6AS5 6SN7 6AL5 6SN7 6BG6 6SN7 6SN7 1X2 6W4 5U4 16AP4
- Principio principal
- Superheterodino con paso previo de RF
- Gama de ondas
- Bandas de recepción puestas en notas.
- Tensión de funcionamiento
- Otros, detailles desconocidos. / 60 Hz, 117V = 110 -120 Volt
- Altavoz
- Altavoz dinámico (de imán permanente)
- de Radiomuseum.org
- Modelo: 409 - Sentinel Radio Corp., Evanston
- Anotaciones
-
Sentinel model 409 is a 17” b/w TV with US standard VHF tuner channels 2 thru 13.
Equipped with a VHF tuner and picture tube 16AP4.
- Documentación / Esquemas (1)
- Photofact Folder, Howard W. SAMS (Set 310 Photofact Servicer vol.31nos.309 & 310 dated 2-56)
