• Pays
• People's Republic of China

• Fabricant / Marque
• Shanghai No.3 上海无线电三厂 Shanghai No.3 Radio Factory: Shanghai

• Année
• 1972 ??

• Catégorie
• Radio - ou tuner d'après la guerre 1939-45

• Radiomuseum.org ID
• 182111

Cliquez sur la vignette du schéma pour le demander en tant que document gratuit.

• No. de transistors
• 10

• Semi-conducteurs
• 3DG6A 3DG6A 3DG6A 3DG6A 3DG6A 3DG6A 3DG6A 3DG6A DD01A DD01A

• Principe général
• Super hétérodyne (en général); FI/IF 465 kHz

• Circuits accordés
• 7 Circuits MA (AM)

• Gammes d'ondes
• PO et 2 x OC

• Tension / type courant
• Alimentation Courant Alternatif (CA) / 220 Volt

• Haut-parleur
• HP dynamique à aimant permanent + bobine mobile

• De Radiomuseum.org
• Modèle: Spring Thunder 春雷 3T5 - Shanghai No.3 上海无线电三厂

• Forme
• Modèle de table profil bas (grand modèle).

• Remarques
• The radio model Spring Thunder 春雷 3T5 (Chunlei) offers the following key features 主要性能: Frequency range 频率范围: broadcast 535 - 1605 kc and 2 SW bands. The IF 中频频率 is most probably 465 kc. Loudspeaker impedance is not given. 5 diodes plus rectifier.

• Schémathèque (1)

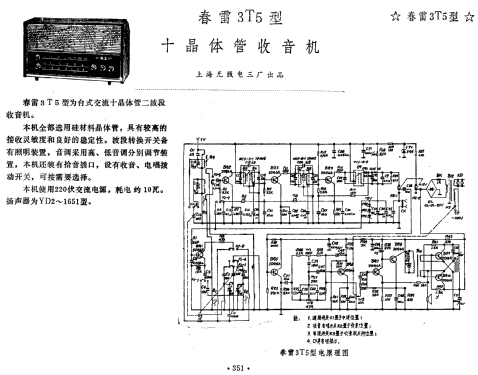

• 03-Transistor Radio Circuit Manual 1981 August (1 of 5) (page 351.)

• Auteur
• Modèle crée par Ernst Erb. Voir les propositions de modification pour les contributeurs supplémentaires.

• D'autres Modèles

• Vous pourrez trouver sous ce lien 49 modèles d'appareils, 42 avec des images et 43 avec des schémas.
  Tous les appareils de Shanghai No.3 上海无线电三厂 Shanghai No.3 Radio Factory: Shanghai
