• Country
• Japan

• Manufacturer / Brand
• Sharp; Osaka

• Year
• 1977–1979

• Category
• Audio Amplifier or -mixer

• Radiomuseum.org ID
• 149992

• • alternative name: Hayakawa Electric Co.Ltd.

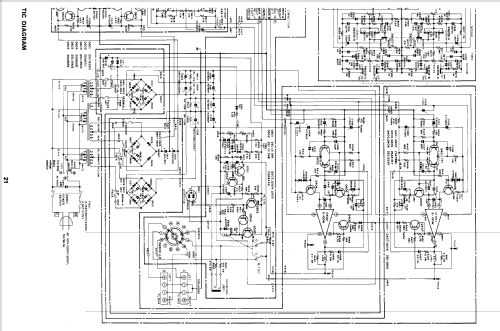

Click on the schematic thumbnail to request the schematic as a free document.

• Number of Transistors
• Semiconductors present.

• Semiconductors

• Main principle
• Audio-Amplification

• Wave bands
• - without

• Power type and voltage
• Alternating Current supply (AC) / 110; 220; 240 Volt

• Loudspeaker
• - This model requires external speaker(s).

• Power out
• 190 W (290 W max.)

• Material
• Metal case

• from Radiomuseum.org
• Model: Optonica SM-4646H - Sharp; Osaka

• Shape
• Book-shelf unit.

• Dimensions (WHD)
• 442 x 144 x 363 mm / 17.4 x 5.7 x 14.3 inch

• Notes

• Sharp Optonica SM-4646H

  Spitzenmodell der hochwertigen Optonica Serie

  HiFi-Vollverstärker mit aufwendiger Technik, drei getrennte Netztrafos, Vor- und Endstufe auftrennbar, Klangreglwerk abschaltbar, zwei, anpassbare Eingänge für mag. Tonabnehmer, Einsatzfrequenz der Klangrgelsteller auswählbar, Gesamtklirrfaktor ≤ 0,05 %, Ausgangsleistung (1.000 Hz) :

  • 2 x  95 Watt Sinusdauerleistung an 4 Ω
  • 2 x  70 Watt Sinusdauerleistung an 8 Ω
  • 2 x 145 Watt Musikleistung an 4 Ω
  • 2 x  95 Watt Musikleistung an 8 Ω

  Leistungsaufnahme max. 520 Watt

  Gehäuse dunkelgrau, Frontblende Silber Metallic

  siehe auch (Frontblende schwarz)  Optonica SM-4646HB

• Net weight (2.2 lb = 1 kg)
• 16 kg / 35 lb 3.9 oz (35.242 lb)

• Price in first year of sale
• 1,190.00 DM

• Source of data
• -- Original prospect or advert

• Mentioned in
• -- Original prospect or advert (Katalog Optonica 1977/78, HiFi Jahrbuch 1978, Serviceanleitung 1977)

• Author
• Model page created by Franz Scharner. See "Data change" for further contributors.
