- Paese
- Germania
- Produttore / Marca
- Siemens (& Halske, -Schuckert Werke SSW, Electrogeräte); Berlin, München
- Anno
- 1930/1931
- Categoria
- Radio (o sintonizzatore del dopoguerra WW2)
- Radiomuseum.org ID
- 5513

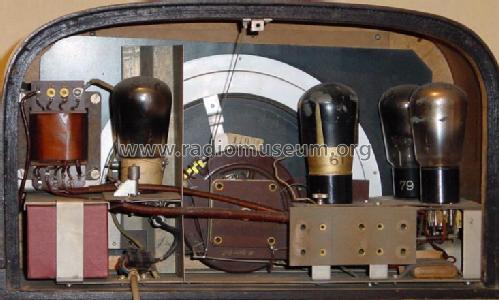

31 w
31 w
31 w
Clicca sulla miniatura dello schema per richiederlo come documento gratuito.
- Numero di tubi
- 4
- Principio generale
- A circuiti accordati (amplif. diretta) senza reazione; 2 Stadi BF
- N. di circuiti accordati
- 1 Circuiti Mod. Amp. (AM)
- Gamme d'onda
- Onde medie e lunghe in una sola gamma.
- Tensioni di funzionamento
- Alimentazione a corrente alternata (CA) / 110; 130; 220 Volt
- Altoparlante
- - Questo apparecchio richiede altoparlante/i esterno/i.
- Materiali

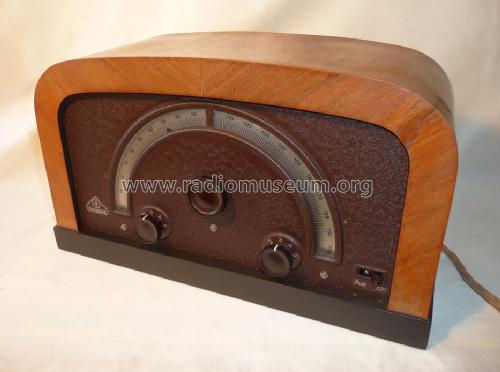

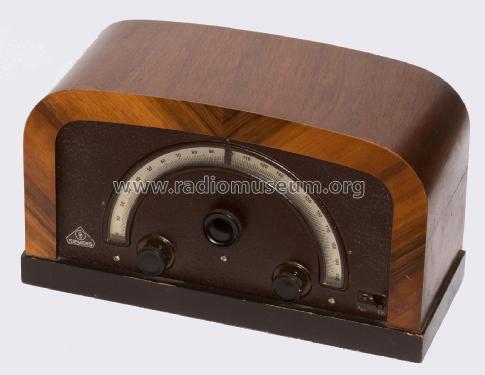

- Mobile in legno
- Radiomuseum.org
- Modello: 31W - Siemens & Halske, -Schuckert
- Dimensioni (LxAxP)
- 380 x 220 x 160 mm / 15 x 8.7 x 6.3 inch
- Annotazioni
-

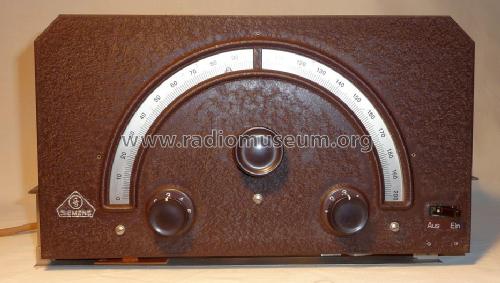

Halbkreis. «Riesenskala» [569]
Passender Einbau Sperrkreis Rfz 17 kostet RM 4,50
- Peso netto
- 4 kg / 8 lb 13 oz (8.811 lb)
- Prezzo nel primo anno
- 149.00 RM !
- Fonte dei dati
- Radiokatalog Band 1, Ernst Erb
- Riferimenti schemi
- Röhren in FS-Bestückungstabellen
- Bibliografia
- Funkgeschichte der GFGF (8756)
- Letteratura / Schemi (1)
- Katalog Radio-Zentrale Prohaska 1930/31 (dick) (Nachtrag1930/31)
- Bibliografia immagini
- Das Gerät ist im Doppelband "Historische Radios" von Günther Abele abgebildet.
- Altri modelli
-
In questo link sono elencati 2523 modelli, di cui 2120 con immagini e 1334 con schemi.
Elenco delle radio e altri apparecchi della Siemens (& Halske, -Schuckert Werke SSW, Electrogeräte); Berlin, München
Collezioni
Il modello fa parte delle collezioni dei seguenti membri.
Discussioni nel forum su questo modello: Siemens & Halske, -: 31W
Argomenti: 1 | Articoli: 1
Beim Modell 31W ist ein Schaltplan für den 31aW, bzw. mit Änderungen für den Typ 31bW hochgeladen. Dieser entspricht nicht dem Aufbau des 31W! Diese Typen haben einen "abgespeckten" Empfängereingang, in dem nur ein Drehko für die Abstimmung enthalten ist. Die Rückkopplung wird induktiv eingestellt.
Beim "richtigen" 31W entspricht der HF-Teil offensichtlich dem, wie er im Typ 31G im Schaltplan ist. Dabei wird ein Differentialdrehko im Eingang zur Lautstärkeregelung benutzt, in Reihe zur Abstimminduktivität liegt ein weiterer Drehko. Die Rückkopplung erfolgt auch mit einem zusätzlichen Drehko, so daß mit der Abstimmung insgesamt vier Drehkondensatoren verbaut sind.
Gibt es vielleicht einen Schaltplan für den "richtigen" 31W, denn es kann sein, daß ein potentieller Hochlader davon ausgegangen ist, er sei schon vorhanden.
Mit herzlichem Gruß,
Martin Steyer
Beim "richtigen" 31W entspricht der HF-Teil offensichtlich dem, wie er im Typ 31G im Schaltplan ist. Dabei wird ein Differentialdrehko im Eingang zur Lautstärkeregelung benutzt, in Reihe zur Abstimminduktivität liegt ein weiterer Drehko. Die Rückkopplung erfolgt auch mit einem zusätzlichen Drehko, so daß mit der Abstimmung insgesamt vier Drehkondensatoren verbaut sind.
Gibt es vielleicht einen Schaltplan für den "richtigen" 31W, denn es kann sein, daß ein potentieller Hochlader davon ausgegangen ist, er sei schon vorhanden.
Mit herzlichem Gruß,
Martin Steyer
Martin Steyer, 10.Sep.07
