- Country
- Germany
- Manufacturer / Brand
- Siemens (& Halske, -Schuckert Werke SSW, Electrogeräte); Berlin, München
- Year
- 1970–1972
- Category
- Broadcast Receiver - or past WW2 Tuner
- Radiomuseum.org ID
- 28237
Click on the schematic thumbnail to request the schematic as a free document.
- Number of Transistors
- 10
- Semiconductors
- Main principle
- Superheterodyne (common); ZF/IF 460/10700 kHz
- Tuned circuits
- 7 AM circuit(s) 11 FM circuit(s)
- Wave bands
- Broadcast, (BC) Long Wave (LW), 2 x SW and FM or UHF.
- Power type and voltage
- Dry Batteries / 6 × 1,5 Volt
- Loudspeaker
- Permanent Magnet Dynamic (PDyn) Loudspeaker (moving coil) / Ø 10 cm = 3.9 inch
- Power out
- 2 W (unknown quality)
- Material
- Plastics (no bakelite or catalin)
- from Radiomuseum.org

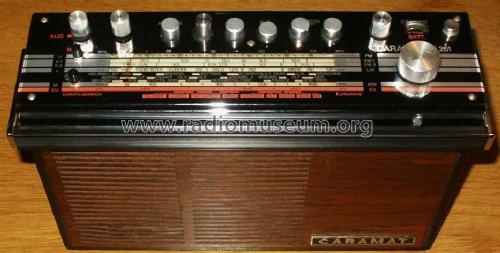

- Model: Caramat RK251 - Siemens & Halske, -Schuckert
- Shape
- Portable set > 8 inch (also usable without mains)
- Dimensions (WHD)
- 281 x 187 x 79 mm / 11.1 x 7.4 x 3.1 inch
- Notes
- 2× MW: 515-1620 kHz und Europa-Bereich 1400-1620 kHz. Betrieb im Auto über Autohalterung aus 12-V-Autobatterie, dann Ausgangsleistung 3 W. Netzbetrieb mit zusätzlichem Netzteil möglich. Front aus Holz.
- Net weight (2.2 lb = 1 kg)
- 2.8 kg / 6 lb 2.7 oz (6.167 lb)
- External source of data
- Erb
- Source of data
- Handbuch VDRG 1970/1971
- Other Models
-
Here you find 2515 models, 2111 with images and 1326 with schematics for wireless sets etc. In French: TSF for Télégraphie sans fil.
All listed radios etc. from Siemens (& Halske, -Schuckert Werke SSW, Electrogeräte); Berlin, München
Collections
The model Caramat is part of the collections of the following members.
Forum contributions about this model: Siemens & Halske, -: Caramat RK251
Threads: 1 | Posts: 1
Der Caramat RK251 ist scheibar von Blaupunkt gebaut worden und hat sehr große Ähnlichkeikeit zum Blaupunkt Derby Commander, einschließlich des KFZ Commectors. Der RK251 hat jedoch kein internes Netzteil, dafür ein Zeigerinstrument für Feldstärke und Batteriespannung.
Anselm Garten, 02.May.06
