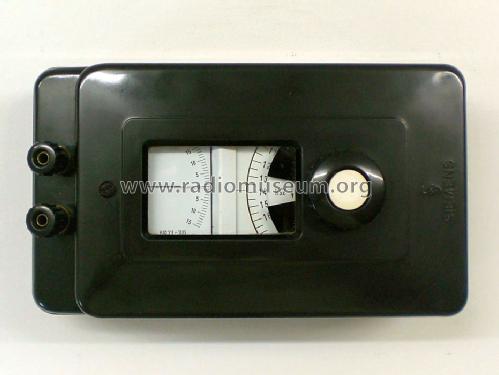

Einknopf-Messbrücke

• Country
• Germany

• Manufacturer / Brand
• Siemens (& Halske, -Schuckert Werke SSW, Electrogeräte); Berlin, München

• Year
• 1952 ??

• Category
• Service- or Lab Equipment

• Radiomuseum.org ID
• 133525

• Picture
• Schematics

Previous Next

Previous Next

Click on the schematic thumbnail to request the schematic as a free document.

• Wave bands
• - without

• Power type and voltage
• Dry Batteries / 4,5 Volt

• Loudspeaker
• - - No sound reproduction output.

• Material
• Bakelite case

• from Radiomuseum.org
• Model: Einknopf-Messbrücke - Siemens & Halske, -Schuckert

• Shape
• Tablemodel, with any shape - general.

• Dimensions (WHD)
• 190 x 85 x 110 mm / 7.5 x 3.3 x 4.3 inch

• Notes

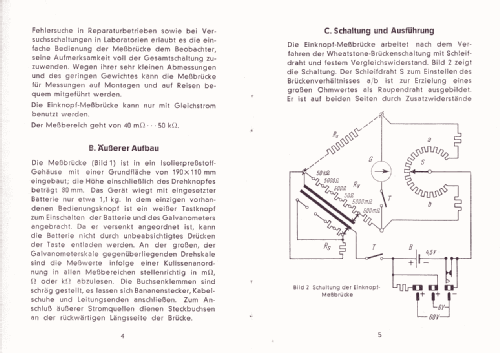

• Einknopfmessbrücke in Wheatstone-Schaltung.
  Messbereich: 40 mOhm bis 50 kOhm, unterteilt in 6 Messbereiche.
  Messgenauigkeit: ± 1 % des Messwertes, im 500 mOhm-Bereich ± 5 mOhm.

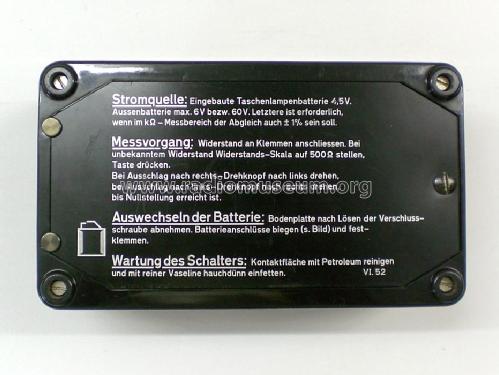

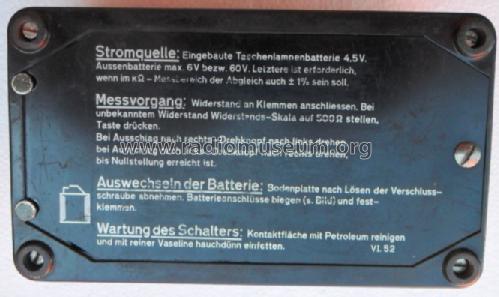

  Spannungsversorgung: intern: 4,5 V Flachbatterie oder extern: 6 VDC oder 60 VDC.
  Vorgängermodell von: M273-A2

• Net weight (2.2 lb = 1 kg)
• 1.3 kg / 2 lb 13.8 oz (2.863 lb)

• Mentioned in
• - - Data from my own collection

• Author
• Model page created by Hans-Dieter Haase † 5.2.18. See "Data change" for further contributors.
