• Country
• Germany

• Manufacturer / Brand
• Siemens (& Halske, -Schuckert Werke SSW, Electrogeräte); Berlin, München

• Year
• 1953 ?

• Category
• Television Receiver (TV) or Monitor

• Radiomuseum.org ID
• 265484

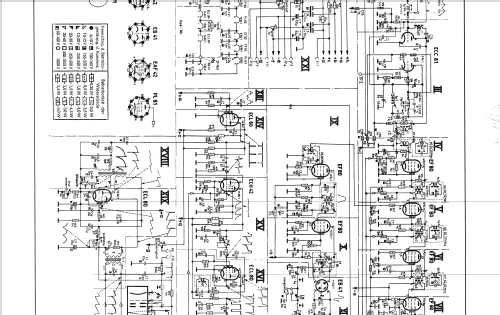

Click on the schematic thumbnail to request the schematic as a free document.

• Number of Tubes
• 21

• Valves / Tubes
• ECC81 ECC81 EF80 EF80 EF80 EF80 EB41 PL83 EF80 EF80 EB41 EAF42 PL82 ECL80 ECL80 ECH42 ECL80 PL81 PY81 EY51 MW36-24

• Main principle
• Superheterodyne (common); ZF/IF 35350/29850 kHz

• Wave bands
• VHF incl. FM and/or UHF (see notes for details)

• Details
• Remote Control (with wire or wireless)

• Power type and voltage
• AC/DC-set / 220 Volt

• Loudspeaker
• Permanent Magnet Dynamic (PDyn) Loudspeaker (moving coil) / Ø 20 cm = 7.9 inch

• Power out
• 4 W (unknown quality)

• Material
• Wooden case

• from Radiomuseum.org
• Model: Fernseher 53 2121 GWa - Siemens & Halske, -Schuckert

• Shape
• Console with any shape - in general

• Dimensions (WHD)
• 580 x 870 x 500 mm / 22.8 x 34.3 x 19.7 inch

• Notes

• Stromart: Allstrom 220 V, mit Zusatztransformator auch für 110, 127, 150 V Wechselstrom.
  Leistungsaufnahme: 135 Watt
  Tonempfang: Parallelton-Verfahren, Ratio-Detektor
  Sichtbares Bildformat: 22 x 29 cm, 36 cm Rechteckröhre
  Fokussierung: elektromagnetisch

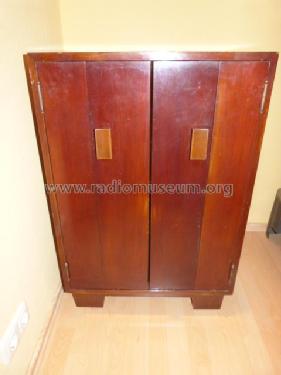

  Gehäuse: Schrank mit Falttüren, Nussbaum poliert
  Modell 2121 GWu auch mit UKW-Rundfunk.

• Net weight (2.2 lb = 1 kg)
• 47 kg / 103 lb 8.4 oz (103.524 lb)

• Mentioned in

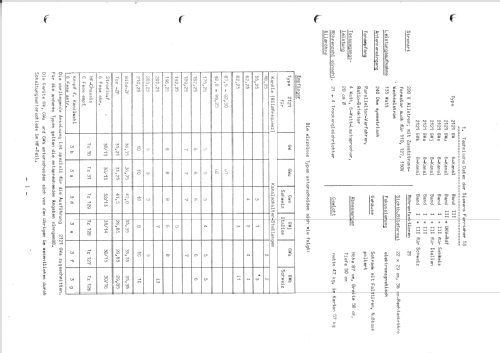

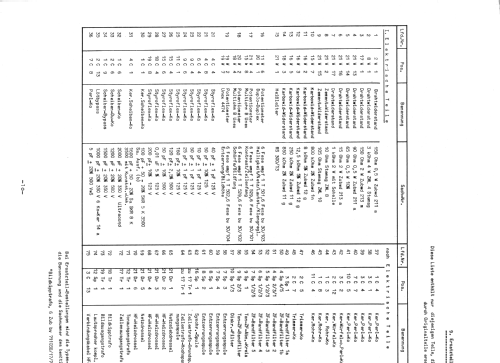

• -- Original-techn. papers.

• Author
• Model page created by Walter Haring. See "Data change" for further contributors.
