- Country
- Germany
- Manufacturer / Brand
- Siemens (& Halske, -Schuckert Werke SSW, Electrogeräte); Berlin, München
- Year
- 1960/1961
- Category
- Television Receiver (TV) or Monitor
- Radiomuseum.org ID
- 103766
Click on the schematic thumbnail to request the schematic as a free document.
- Number of Tubes
- 18
- Valves / Tubes
- AW53-88
- Main principle
- Superheterodyne (common); ZF/IF 38900 kHz
- Wave bands
- Wave Bands given in the notes.
- Details
- Remote Control (with wire or wireless)
- Power type and voltage
- Alternating Current supply (AC) / 220 Volt
- Loudspeaker
- Permanent Magnet Dynamic (PDyn) Loudspeaker (moving coil) - elliptical
- Material
- Wooden case
- from Radiomuseum.org

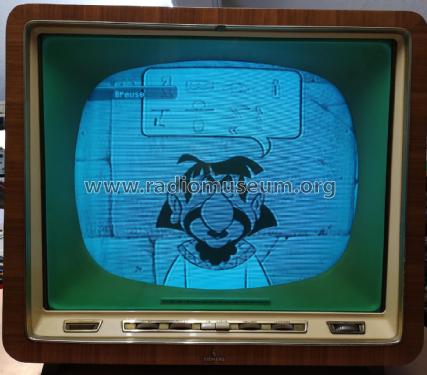

- Model: FT205 - Siemens & Halske, -Schuckert
- Shape
- Tablemodel, low profile (big size).
- Dimensions (WHD)
- 630 x 550 x 350 mm / 24.8 x 21.7 x 13.8 inch
- Notes
- VHF; UHF gegen Mehrpreis (100,- DM), dann 20 Röhren.
- Net weight (2.2 lb = 1 kg)
- 31 kg / 68 lb 4.5 oz (68.282 lb)
- Price in first year of sale
- 838.00 DM
- Source of data
- HdB d.Rdf-& Ferns-GrH 1960/61
- Author
- Model page created by Bernd P. Kieck. See "Data change" for further contributors.
- Other Models
-
Here you find 2522 models, 2119 with images and 1334 with schematics for wireless sets etc. In French: TSF for Télégraphie sans fil.
All listed radios etc. from Siemens (& Halske, -Schuckert Werke SSW, Electrogeräte); Berlin, München
Forum contributions about this model: Siemens & Halske, -: FT205
Threads: 1 | Posts: 1
Ein Freund brachte mir dieses Gerät, welches sich im Optisch sehr guten Zustand befindet,
zur Restauration so dass es wieder Alltagstauglich ist.
(Schaltbild findet man unter Modell FS205 hier im RM)
Los ging es mit der Prüfung Bildröhre und Zeilen Trafo… OK
Nach der Reinigung mit Staubsauger und Pinsel fielen mir die Sicherungshalter auf
die stark Korrodiert sind.
Sicherungen raus, Kontakte gereinigt und neue Sicherungen rein.
Nun Standartprozedur: alle Podis und Tuner Kontakte reinigen.
Einen Einschalttest mache ich erst gar nicht, man macht nur mehr kaputt als nötig!

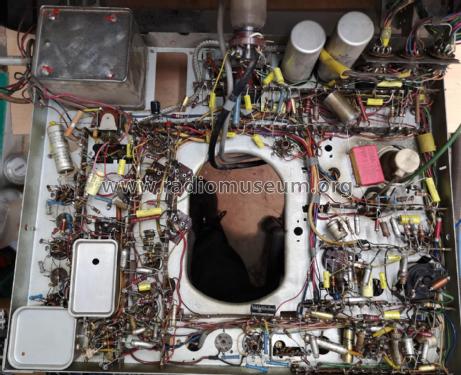

Dann alle Folien Kondensatoren erneuert (Wima und Konsorten)
Auch die bei einer Früheren Reparatur eingebauten vermeintlich guten „Durolit“ kommen in die Jahre, werden undicht und unbrauchbar.
Als nächstes wurden die Sieb Elkos 24h mit 350V Formatiert
Anschließend überprüft und als OK befunden.
Jetzt der erste Start, mit Regel Trafo langsam hochgedreht…
Gerät läuft an, Hochspannung kommt, auf dem Bildschirm schwacher Horizontaler Strich
(Vertikal Ablenkung ausgefallen)
Nach ein paar Messungen, Kathoden Widerstand PCL82,( R25 750Ohm) Unterbrechung.
Jetzt funktioniert Vertikal Ablenkung auch aber Bild bleibt dunkel
Videosignal an der Bildröhre vorhanden, an G1 die Helligkeits Regelung funktioniert nicht.
C7 (4,7nF) macht Schluss, erneuert und endlich Bild
Diese Styroflex gehen eigentlich nie kaputt (manchmal halt doch)
Nach ein paar einstellarbeiten der Geometrie fiel mir der schlechte Fokus auf,
Fokusreger zeigt keine Reaktion…
R4 (1,5MOhm) Unterbrechung, erneuert und OK
Jetzt die Betriebsspannung am Selengleichrichter gemessen.
Soll 255VDC an 220VAC Netzspannung, gemessen 210VDC
Immer das gleiche, diese alten Selengleichrichter sind alle „Schrott“
(werden mit dem alter Hochohmiger)
Ersetzt durch Diode BY255 mit 22Ohm 20W Serien Widerstand
Jetzt Passt die Spannung nach der Gleichrichtung mit 250VDC
Wichtige Anmerkung!
Diese alten Geräte sind für eine nominale Netzspannung von 220V +/-10% ausgelegt (maximal 242V)
Die heutige nominale Netzspannung beträgt 230V +/-10% (max. 253V)
Deshalb sollte man einen 10-20Ohm 20W Widerstand (je nach aktueller Netzspannung)
in die Netzzufuhr einbauen
Da sonst eventuell der Zeilen Trafo Schaden nehmen könnte!
Bei Radios ist das vernachlässigbar
Jetzt sind wir „eigentlich“ fertig
Aber….
Beim finalen Test fällt auf das man mit der Tuner Feinabstimmung
Entweder gutes Bild oder Ton hat aber nicht beides zusammen.
Wenn man das Magische Band (Abstimmanzeige) auf Maximum stellt ist Bild und Ton schlecht.
Das sieht nach ZF aus….
Wobbler angeschlossen und Oh Weh
So soll das nicht aussehen…
Ok ZF neu agleichen…
Bei den ersten einstellversuchen musste ich feststellen das einige Kerne fest sitzen
(nicht mit Gewalt versuchen gängig zu machen!!!)
Nach genaueren hinschauen musste ich feststellen das mehrere Kerne gebrochen sind
im Filter L1 bis L4
(da hat sich irgendein „Spezialist“ in Vergangenheit mal ausgetobt)
Filter ausgebaut und zerlegt
Die oberen zwei Kerne konnte ich aus den Gewinden rausbekommen
Dar untere Spulenkörper war aufgerissen und unbrauchbar…
Das Ende vom Lied, Spulenkörper ausbauen und erneuern
Ersatz zu finden war nicht leicht…
in einem Älteren Siemens Schlachtchassis fand ich einen annähernd passenden Spulenkörper
Mechanisch bearbeitet das er passt (ist 1cm kürzer)
Neue Spulen mit der Hand aufgewickelt
(vergessen Bild zu machen)
In den Filter wieder eingebaut, verklebt und angeschlossen.
Nun den Filter wieder in Gerät eingebaut, alles abgeglichen
und
Perfekt
Nun stimmt auch die Abstimmung und Anzeige Perfekt.
Nun ist das Gerät wieder Alltagstauglich ;-)

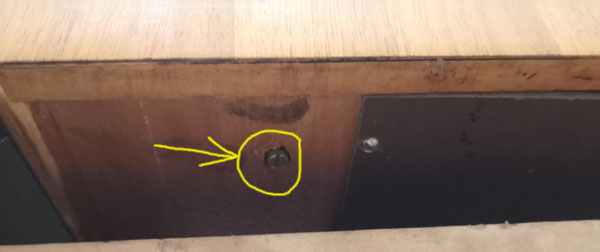

Nun noch ein kleiner Tipp zum Reinigen der Schutzscheibe
Diese kann einzeln ohne Ausbau der Bildröhre entnommen werden
Indem man das Gerät mit den Füßen an die Tischkante zieht
und unten Rechts und Links eine Schraube ca. 1,5cm rausdreht
(aufpassen das einem die Scheibe nicht auf den Kopf fällt)
Zur Reinigung Seifen (Spüli) Wasser verwenden
da die Kunststoffe sehr unterschiedlich
auf Chemie reagieren.
Axel Paap, 01.Jan.20
