Kammermusik-Super 92W (K)
Siemens (& Halske, -Schuckert Werke SSW, Electrogeräte); Berlin, München
- Country
- Germany
- Manufacturer / Brand
- Siemens (& Halske, -Schuckert Werke SSW, Electrogeräte); Berlin, München
- Year
- 1939/1940
- Category
- Broadcast Receiver - or past WW2 Tuner
- Radiomuseum.org ID
- 5319
ebay
ebay

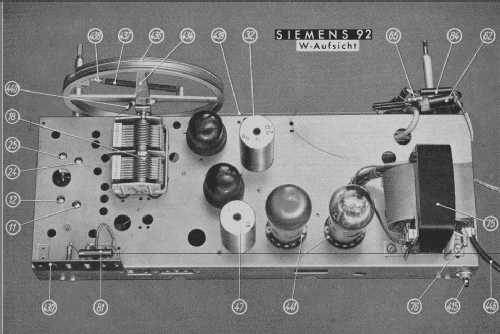

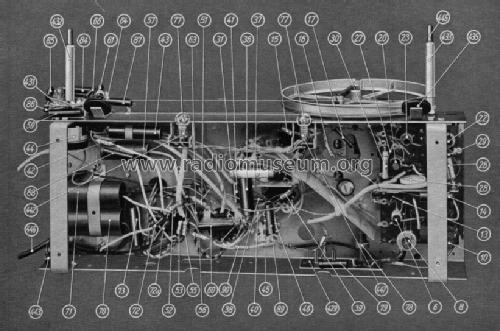

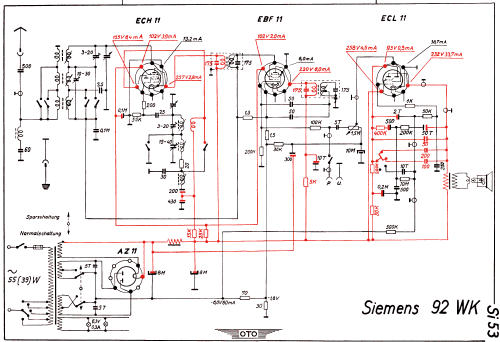

Click on the schematic thumbnail to request the schematic as a free document.
- Number of Tubes
- 4
- Main principle
- Superheterodyne (common); ZF/IF 473 or 468 kHz
- Tuned circuits
- 6 AM circuit(s)
- Wave bands
- Broadcast, Long Wave and Short Wave.
- Power type and voltage
- Alternating Current supply (AC) / 110; 125; 150; 220; 240 Volt
- Loudspeaker
- Electro Magnetic Dynamic LS (moving-coil with field excitation coil)
- Material
- Bakelite case
- from Radiomuseum.org
- Model: Kammermusik-Super 92W - Siemens & Halske, -Schuckert
- Shape
- Tablemodel, low profile (big size).
- Dimensions (WHD)
- 485 x 327 x 280 mm / 19.1 x 12.9 x 11 inch
- Notes
- Variable Bandbreite
Stromsparschalter.
- Net weight (2.2 lb = 1 kg)
- 11 kg / 24 lb 3.7 oz (24.229 lb)
- Price in first year of sale
- 198.00 RM
- Source of data
- Handbuch WDRG 1939 / Radiokatalog Band 1, Ernst Erb
- Circuit diagram reference
- Lange+Schenk+FS-Röhrenbestückung
- Literature/Schematics (1)
- -- Original-techn. papers.
- Picture reference
- Das Modell ist im «Radiokatalog» (Erb) abgebildet.
- Other Models
-
Here you find 2521 models, 2118 with images and 1334 with schematics for wireless sets etc. In French: TSF for Télégraphie sans fil.
All listed radios etc. from Siemens (& Halske, -Schuckert Werke SSW, Electrogeräte); Berlin, München
Collections
The model Kammermusik-Super is part of the collections of the following members.
Forum contributions about this model: Siemens & Halske, -: Kammermusik-Super 92W
Threads: 1 | Posts: 1
Eine bekannte Erscheinung ist die Beobachtung, daß Geräte aus dieser Epoche trotz korrekter Meßwerte an den Röhrenanschlüssen "stocktaub" sind.
Eine der Ursachen sind verstimmte ZF-Bandfilter durch defekte Kondensatoren, die die Schwingkreise verstimmen.
Eine für den Restaurator besonders unglückliche Lösung hat Siemens gewählt, die gleichen Filter sind in den Parallelmodellen von Telefunken (z.B. Condor), bzw. AEG verbaut. Die Kreiskapazitäten parallel zu den Spulen bestehen aus 175 pF-Kondensatoren, die fest in den Keramikboden der Bandfilter als Silberbeläge mit Abdeckung aus Lackmasse realisiert sind. Diese Deckschichten bekommen Risse, die Silberschicht wird wegsulfidiert und die Kapazitäten sinken. Auch bei Mende tritt dies Phänomen auf, allerdings sind die Kondensatoren separat und lassen sich problemlos durch ausgemessene neue Keramik-Cs ersetzen. Auch bei den Schwingkreis-Verkürzungskondensatoren sind solche Typen bei vielen Modellen verbaut und verschieben die Sendereichung völlig.
Beim 92W sind die Kondensatorbeläge aber fest mit den Lötanschlußfahnen om Boden des Bandfilters verbunden. Betroffen waren zwei der vier Kreiskondensatoren. Ich habe zunächst die Risse im Decklack mit Zaponlack versiegelt und dann durch paralleles Anlöten von separaten Kondensatoren die Kapazität wieder auf 175 pF vergrößert. Alternativ hätte man die "Wanne" mit dem integrierten Kondensator völlig leeren müssen, was ich mich nicht getraut habe.
Nun bin ich mal gespannt, ob die Kapazitätsverringerung fortschreitet oder ob die Abstimmung der ZF konstant bleibt.
Die Keramiktrimmer zum Vorkreis- und Oszillatorabgleich tendieren in der Kapazität aber auch gegen null. Schlauerweise sind sie so unter dem Chassis eingebaut, daß man an sie praktisch ohne Ausbau der gesamten Spulenplatte nicht herankommt. Das ist für die Reparatur eine äußerst unfreundliche Lösung!
Martin Steyer, 27.Nov.12
