Kurzwellen-Empfänger E410

• Country
• Germany

• Manufacturer / Brand
• Siemens (& Halske, -Schuckert Werke SSW, Electrogeräte); Berlin, München

• Year
• 1974 ?

• Category
• Commercial Receiver (may include amateur bands)

• Radiomuseum.org ID
• 218745

• Picture
• Schematics

Previous Next

Previous Next

Click on the schematic thumbnail to request the schematic as a free document.

• Number of Transistors
• Semiconductors present.

• Semiconductors

• Main principle
• Superhet, double/triple conversion

• Wave bands
• Wave Bands given in the notes.

• Power type and voltage
• Line / Batteries (any type) / 110; 125; 220; 240 / 24 Volt

• Loudspeaker
• -Loudspeaker incorporated, but system not known.

• Power out
• 1.5 W (unknown quality)

• Material
• Metal case

• from Radiomuseum.org
• Model: Kurzwellen-Empfänger E410 - Siemens & Halske, -Schuckert

• Shape
• Tablemodel, low profile (big size).

• Dimensions (WHD)
• 445 x 177 x 440 mm / 17.5 x 7 x 17.3 inch

• Notes
• Kurzwellen-Empfänger im Frequenzbereich 70 kHz .... 30 MHz für die Modulationsarten A1 / A2H / A3 / A3J / A3A / A3H (nach alter Bezeichnung).

  Mit einer Walzenskala sind 9 Bereiche anwählbar und bei ausgeschalteter Synchronisation kontinuierlich abstimmbar. In den Bereichen 5-9 ist mit dem Druckschalter 'Synchr.' eine 100 kHz Frequenzrastung möglich. Zur weiteren Feinabstimmung sind alternativ 2 Einschübe verfügbar:

  1) 100 Hz Synthesizer mit einem 3-stelligen 'thumb wheel switch'. Damit werden in dem gewählten 100 kHz Frequenzbereich die 10 kHz, 1 kHz und 100 Hz Schritte eingestellt. Zusätzlich ist eine Feinabstimmung über 120 Hz möglich.

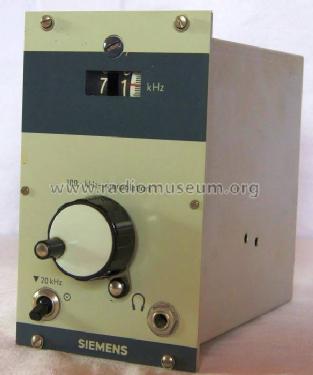

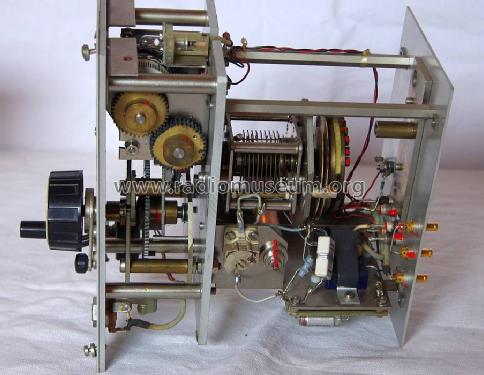

  2) 100 kHz Interpolator mit Anzeige der Frequenz durch ein 2-stelliges mechanisches Zählwerk. Damit ist eine kontinuierliche Frequenzeinstellung mit rascher Durchstimmbarkeit in dem gewählten 100 kHz Frequenzbereich möglich.

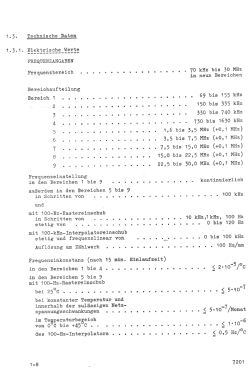

  Bereich .. Frequenz ..... ZF
  1 ......... 89 - 155 kHz ... 30 kHz
  2 ........150 - 335 kHz ... 30 kHz
  3 ........330 - 740 kHz ... 30 kHz
  4 ....... 730 - 1630 kHz . 370 kHz + 30 kHz
  5 ....... 1,6 - 3,5 MHz ... 1300-1400 kHz + 370 kHz + 30 kHz
  6 ....... 3,5 - 7,5 MHz ... 1300-1400 kHz + 370 kHz + 30 kHz
  7 ....... 7,5 - 15,0 MHz . 1300-1400 kHz + 370 kHz + 30 kHz
  8 ........ 15 - 22,5 MHz . 1300-1400 kHz + 370 kHz + 30 kHz
  9 ..... 22,5 - 30,0 MHz . 1300-1400 kHz + 370 kHz + 30 kHz

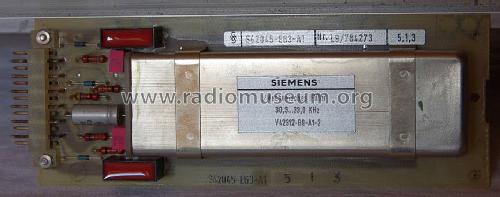

  In den Bereichen 5-9 folgt auf die 100 kHz breite 1.ZF die 2.ZF (370 kHz) mit einer Durchlassbreite von 16 kHz. Die Bandbreiten der 30 kHz ZF sind von den eingebauten Filtern abhängig. Neben den fest installierten USB/LSB Filtern können optional bis zu 5 weitere Filter verbaut sein und an der Frontplatte angewählt werden.

  Mit dem herausgeführten 30 kHz ZF Signal kann der Telegrafie-Demodulator FSE401 betrieben werden, der den Empfang von Fernschreib- und Bildfunk-Signalen (F1, F4, F6) ermöglicht.

  Baugleich mit DEBEG 7201



• Net weight (2.2 lb = 1 kg)
• 18 kg / 39 lb 10.4 oz (39.648 lb)

• Source of data
• -- Original prospect or advert

• Mentioned in

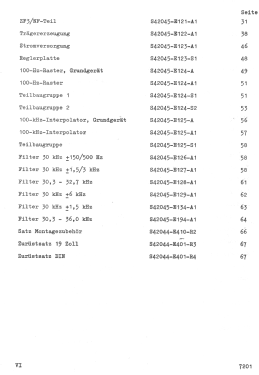

• - - Manufacturers Literature (Siemens S42044-E410-A11-1-29)

• Literature/Schematics (1)
• Funkschau (14/1975, S. 49, 50, 51)

• Literature/Schematics (2)
• Funk-Technik (FT) (9/1975, S. 236 - 238 / Beschreibung, Daten, Blockschema)
