Kurzwellen-Sender 400 Watt Funk 435 S 313a

Siemens (& Halske, -Schuckert Werke SSW, Electrogeräte); Berlin, München

Data
Forum
Pictures
Collections

  • Year
  • 1960 ?
  • Category
  • Commercial Transmitter (TX not Transceiver)
  • Radiomuseum.org ID
  • 333054

Click on the schematic thumbnail to request the schematic as a free document.

 Technical Specifications

  • Number of Tubes
  • 29
  • Main principle
  • Transmitter
  • Wave bands
  • Short Wave (SW only)
  • Power type and voltage
  • Alternating Current supply (AC) / 220 Volt
  • Loudspeaker
  • - - No sound reproduction output.
  • Material
  • Metal case
  • from Radiomuseum.org
  • Model: Kurzwellen-Sender 400 Watt Funk 435 S 313a - Siemens & Halske, -Schuckert
  • Shape
  • Boatanchor (heavy military or commercial set >20 kg).
  • Notes

  • Kurzwellensender 1,5 bis 24 MHz für Funkdienste mit Einseitenband--Telefonie und Frequenz-Umtast-Telegrafie. Für Behörden und Sicherheitsdienste gebaut.

    Ausgangs-Leistung 400 W

    bestehend aus den Baugruppen:

    • Sender-Gestell und den Einschüben ........ Funk 435 S 314a
    • Endverstäker und Antennenanpassung .... Funk 455 V 310a
    • NF-Endverstärker ..................................... Funk 451 M 303a
    • Frequenzumsetzer .................................... Funk 145 U 105
    • EB/F1-Umsetzer ....................................... Funk 142 U 102
    • Netzgerät .................................................. Funk 435 N 308a
    • Bedienungsgerät ...................................... Funk 441 B 303a

    Jeder Röhrentyp ist einmal gelistet.

  • Literature/Schematics (1)

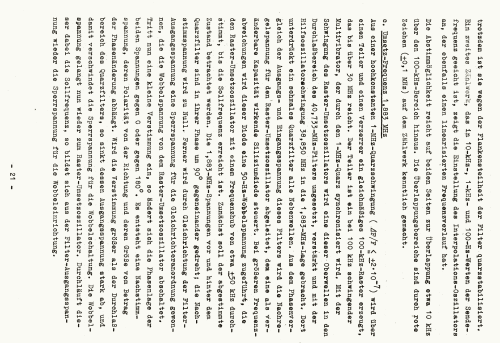

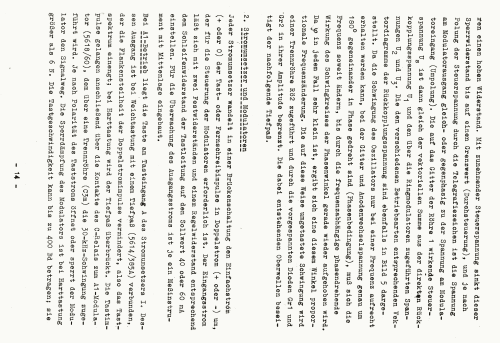

  • -- Original-techn. papers.
