Logic Probe 7KD1200-8BA
Siemens (& Halske, -Schuckert Werke SSW, Electrogeräte); Berlin, München
- Country
- Germany
- Manufacturer / Brand
- Siemens (& Halske, -Schuckert Werke SSW, Electrogeräte); Berlin, München
- Year
- 1980 ??
- Category
- Service- or Lab Equipment
- Radiomuseum.org ID
- 327909
Click on the schematic thumbnail to request the schematic as a free document.
- Number of Transistors
- 4
- Semiconductors
- NE521 SN74LS00 SN74LS10 SN74LS197 ICL7660 unknown_tr_NPN BD136 unknown_tr_PNP
- Wave bands
- - without
- Power type and voltage
- Powered by external power supply or a main unit. / 5-20 Volt
- Loudspeaker
- - - No sound reproduction output.
- Material
- Plastics (no bakelite or catalin)
- from Radiomuseum.org
- Model: Logic Probe 7KD1200-8BA - Siemens & Halske, -Schuckert
- Shape
- Very small Portable or Pocket-Set (Handheld) < 8 inch.
- Dimensions (WHD)
- 180 x 15 x 25 mm / 7.1 x 0.6 x 1 inch
- Notes
-

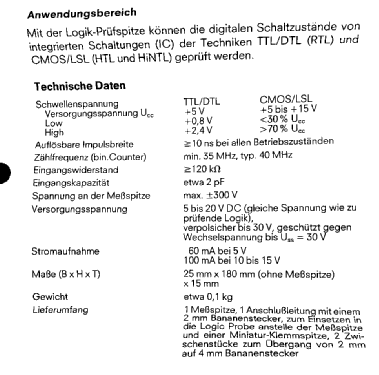

Logic Probe, zeigt an: High, Low, Illegal, und Pulse mittels 4-Bit-Zähler.
Pegel umschaltbar CMOS / TTL
Meßspitze: R > 120k, geschützt bis +/- 300V
Versorgung: 5 - 20V DC, geschützt gegen Verpolung
- Mentioned in
- -- Original-techn. papers.
- Author
- Model page created by Gottfried Silberhorn. See "Data change" for further contributors.
- Other Models
-
Here you find 2515 models, 2111 with images and 1326 with schematics for wireless sets etc. In French: TSF for Télégraphie sans fil.
All listed radios etc. from Siemens (& Halske, -Schuckert Werke SSW, Electrogeräte); Berlin, München
Collections
The model Logic Probe is part of the collections of the following members.
Forum contributions about this model: Siemens & Halske, -: Logic Probe 7KD1200-8BA
Threads: 1 | Posts: 1
obwohl die Siemens Logic-Probe recht gut geschützt ist, sowohl am Eingang wie an der Stromversorgung, hält sie doch nicht ewig;
Schuld sind die Elkos, da am Spannungswandler; die verlieren Kapazität .....
wenn also die Logic-Probe anfängt, unsinnige Zustände anzuzeigen,
wenn Rot oder Grün leuchtet bei offenem Eingang, dann braucht sie frische Elkos.
Leider muß man dazu das Gehäuse aufsägen / aufknacken ........
Gottfried Silberhorn, 20.Mar.21
